Использование данного параметра значительно упрощает получение результатов для панелей. Полученные результаты могут использоваться в других вычислениях, например, в расчетах армирования стен с целью обеспечения устойчивости здания, подверженного воздействию ветровых и сейсмических нагрузок. Для выполнения таких вычислений требуется знать величины приведенных усилий в различных поперечных сечениях.
ОТМЕТКА СТЕНЫ
ПРИВЕДЕННЫЕ УСИЛИЯ

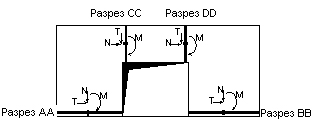

Поперечные сечения, для которых вычисляются приведенные усилия, могут быть ориентированы следующим образом: горизонтально (у основания стены: сечение AA и сечение BB) или вертикально (сечение CC и сечение DD).
Чтобы получить систему для простого и быстрого вычисления приведенных усилий, стену следует разделить на прямоугольные панели по представленной ниже схеме:
Приведенные усилия следует вычислять только для двумерных панелей, имеющих форму выпуклого четырехугольника. Приведенные усилия не вычисляются для следующих типов панелей:
- панели, созданные при помощи команд "Выдавливание" и "Вращение";
- трехмерные панели (изогнутые);
- не четырехугольные панели;
- вогнутые четырехугольные панели (не выпуклые);
- панели с переменной толщиной.
Выпуклая четырехугольная двумерная панель
