Площади

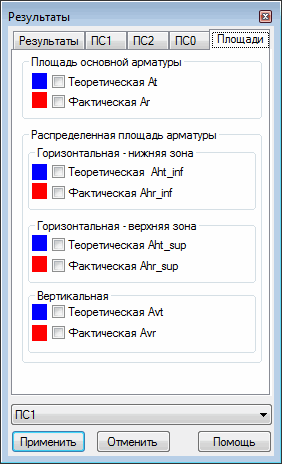

Для вывода на экран следующих величин, выберите вкладку "Площади" в диалоговом окне Графики.

Площадь рабочей арматуры

• Теоретическая At.
• Фактическая Ar (обусловленная существующей раскладкой поперечной арматуры).

Площадь разложенной арматуры

Горизонтальная: нижняя зона

• Теоретическая Aht_inf.
• Фактическая Ahr_inf (обусловленная существующей раскладкой арматуры).

Горизонтальная: верхняя зона

• Теоретическая Aht_sup.
• Фактическая Ahr_sup (обусловленная существующей раскладкой арматуры).

Вертикальное

• Теоретическая Avt.
• Фактическая Avr (обусловленная существующей раскладкой арматуры).

Прим.: Каждая из перечисленных величин сопровождается образцом цвета, который будет использован для ее отображения при построении графиков.
