Диалоговое окно "Шаблон армирования": вкладка Подстилающий бетон/Блочный фундамент" (ж/б фундамент)

Выберите вкладку "Подстилающий бетон/Блочный фундамент" для определения параметров подстилающего бетона и блочных фундаментов.

Прим.: Эта вкладка доступна при выборе подстилающего бетона или блочного фундамента в диалоговом окне "Определение размеров" (вкладка "Общие") для французских геотехнических норм: DTU 13.12 и Fascicule № 62 - Titre V. Если выбран значок "Подстилающий бетон/Блочный фундамент", то становится доступной дополнительная вкладка.

Доступ

Выберите раздел Проектирование ж/б конструкций Фактическое армирование и создайте новый ж/б элемент или откройте имеющийся.

• Нажмите РасчетШаблон армирования.
• Нажмите ("Шаблон армирования").

Элементы диалогового окна

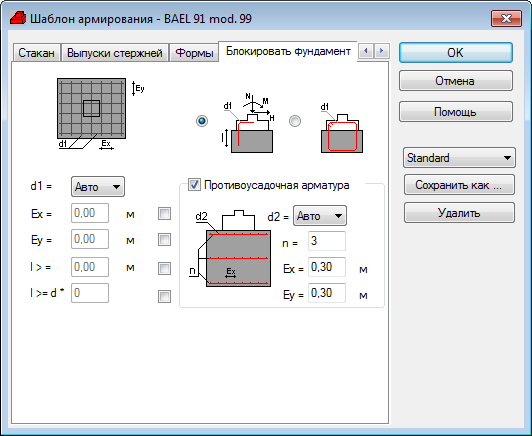

Если в диалоговом окне "Определение размеров" (вкладка "Подстилающий бетон/Блочный фундамент") выбран параметр Подстилающий бетон, то диалоговое окно "Шаблон армирования" будет содержать параметры арматуры, соединяющей подстилающий бетон с фундаментом: диаметры и интервалы стержней Ex и Ey.

Если в диалоговом окне "Определение размеров" выбран параметр Блочный фундамент (вкладка "Подстилающий бетон/Блочный фундамент), то диалоговое окно "Шаблон армирования" будет содержать параметры арматуры, соединяющей фундамент с блочным фундаментом.

• Можно задать следующие типы армирования:
  • Прямые стержни (добавляемых на той стороне фундамента, где происходит растяжение).
  • Хомуты.
• Можно задать следующие параметры армирования:
  • Диаметр стержней.
  • Шаг стержней в обоих направлениях (Ex, Ey).
  • Длина анкеровки.

Можно также создать противоусадочную арматуру (примечание: она не проверяется). Количество слоев противоусадочной арматуры (n) не может быть меньше 2.

С помощью команды Сохранить как можно повторно использовать набор параметров шаблона армирования. Этот набор сохраняется в текущем пользовательском каталоге. Можно повторно использовать этот набор для другого элемента в диалоговом окне "Шаблон армирования" или назначить его выбранному элементу (или выбранным элементам одного типа) с помощью Инспектора ж/б компонентов.

С помощью команды Удалить можно удалить выбранный набор параметров шаблона армирования.
