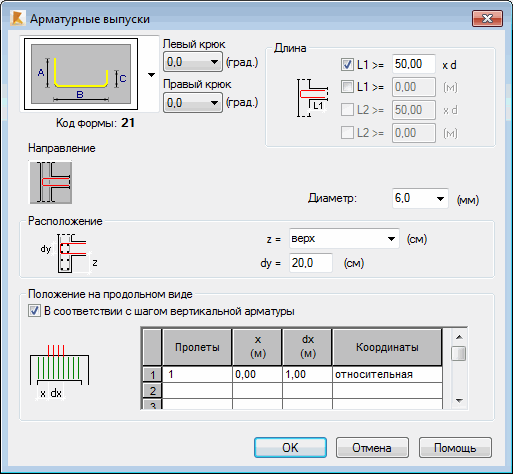

После генерирования армирования балки-стенки можно генерировать дополнительную арматуру, соединяющую балку-стенку со смежной ей плитой. При выборе опции Арматурные выпуски для балки-стенки и плиты на экране появляется следующее диалоговое окно.
Прим.: Арматура, соединяющая балку-стенку с плитой, автоматически не генерируется, поэтому все параметры армирования должны быть установлены в вышеприведенном диалоговом окне.
Для создания арматурных выпусков необходимо определить следующие параметры:
- Направление – стержни должны быть вставлены в сечение в одном из четырех направлений;
- Код формы – позволяет выбрать соответствующую форму выпусков арматуры;
- Диаметр стержня;
- Длина – условия определения длины стержня (путем указания значения или множителя к диаметру);
- Расположение - определение уровня, на котором будет регенерировано армирование. Это значение может быть задано для произвольного уровня. (Примечание: еще программа сама автоматически определяет смежные перекрытия, что делает проще выбор уровня стержня);
- Положение на продольном виде - опция относится к раскладке арматуры вдоль длины пролета. Если выбрана опция "В соответствии с шагом вертикальной арматуры", то необходимо указать расстояние от начала зоны арматурного выпуска до опоры и ширину опоры. Если заданный интервал отличается от армирования по вертикали, количество арматурных выпусков должно быть определено дополнительно.
Для добавления следующей группы арматурных выпусков, необходимо каждый раз ее определять в данном диалоговом окне.
