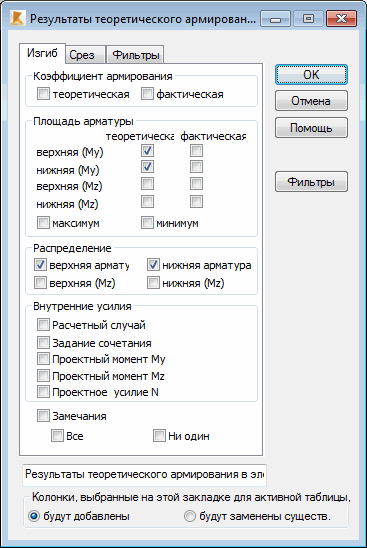

Выбираем вкладку "Изгиб" в диалоговом окне Колонны (результаты теоретического армирования стержней для ж/б балок и колонн). Отображается следующее диалоговое окно.
Данное окно позволяет выбирать величины и параметры, которые будут представлены в таблице результатов теоретического армирования стержней конструкции:
- Коэффициент армирования
- теоретический коэффициент армирования определяется при расчете теоретической площади арматуры;
- коэффициент фактического армирования получен из принятой фактической площади арматуры.
- Площадь арматуры
- теоретическое значение - верхняя и нижняя площади арматуры (для My и Mz моментов);
- фактическое значение - верхняя и нижняя площади арматуры (для My и Mz моментов);
- максимум и минимум - максимальная и минимальная площади арматуры, определенные в данных нормах. Они рассчитываются умножением минимального и максимального значения коэффициента армирования, определенного по нормам, на площадь поперечного сечения.
- Распределение арматуры:
- Верхнее и нижнее распределение арматуры (7f10 означает семь стержней с диаметром 10 мм) - для моментов My и Mz.
- Внутренние усилия:
- расчетный случай - случай, который является расчетным при проектировании стержней (при определении площади арматуры);
- определение сочетания - определение расчетного сочетания нагрузок для процесса проектирования стержней (для расчета площади арматуры);
- расчетные моменты Мy и Mz - значения изгибающих моментов;
- расчетное усилие N – значение продольной силы.
Нижняя часть диалогового окна содержит следующие опции:
- "Замечания": если эта опция включена, то в таблице появится дополнительный столбец с комментариями по расчету площади арматуры в специфических поперечных сечениях стержней.
- "Все": представление всех параметров на вкладке;
- "Ни один": ни один из параметров на вкладке не будет представлен в таблице.
