Ветровая нагрузка

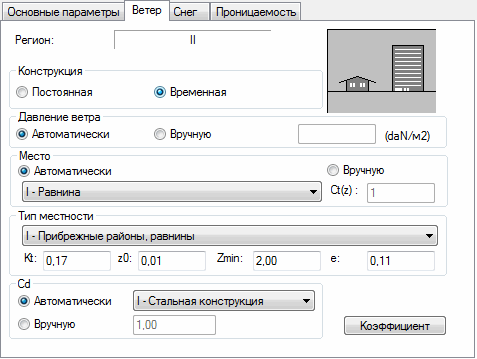

При переходе в диалоговом окне Снеговые/ветровые нагрузки на вкладку Ветер отображается следующее диалоговое окно:

Диалоговое окно разбито на несколько полей, каждое из которых содержит группу характерных параметров:

• Регион

  В этом поле содержится список возможных ветровых регионов. Ветровой регион является одним из факторов, определяющих базовое давление ветра на соседние элементы конструкции.

• Конструкция

  В поле "Конструкция" можно выбрать тип конструкции — постоянную или временную.

• Давление ветра

  Поле "Давление ветра" содержит следующие параметры:

  • "Автоматически": автоматическое определение базового давления ветра по параметрам расположения конструкции.
  • "Вручную": задание базового давления ветра вручную. При определении вручную таких параметров, как "Регион", "Местность" или "Тип", они не учитываются.
  • Поле для ввода значения: определение давления ветра.
• Место

  В поле "Место" можно задать местоположение конструкции:

  • "Автоматически": выбор из заданного списка мест.
  • "Вручную": указание значения коэффициента Ct(z).
• Тип местности

  В поле "Тип местности" можно определить тип местности, в которой расположена конструкция. После выбора типа местности значения параметров Kt, z0, Zmin и e будут автоматически изменены. Значения этих параметров можно также определить вручную.

• Cd

  В нижней части диалогового окна можно определить значение коэффициента Cd:

  • "Автоматически": выбор из заданного списка мест.
  • "Вручную": указание значения коэффициента Cd.

Чтобы открыть диалоговое окно для задания коэффициентов ветровых нагрузок, нажмите кнопку Коэффициент.
