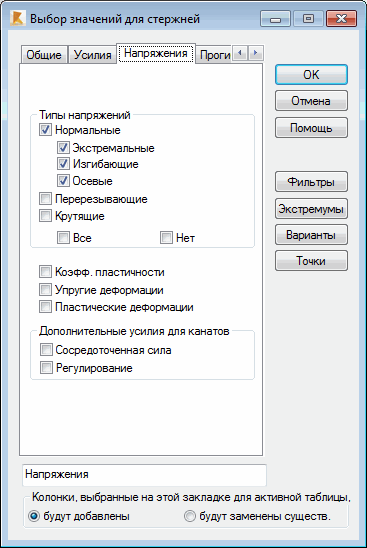

Если в диалоговом окне Выбор значений для стержней выбрана вкладка "Напряжения", то на экране появится следующее диалоговое окно.
Для представления могут быть выбраны следующие типы напряжений:
- Нормальное - если выбрана эта функция, то в таблице появится дополнительная колонка, в которой будут представлены нормальные напряжения (перпендикулярные поперечному сечению стержня), полученные в процессе расчета конструкции;
- Экстремальное - если выбрана эта функция, то в таблице появится дополнительная колонка, в которой будет представлено минимальное или максимальное значение напряжения, полученное в процессе расчета конструкции;
- Изгибное - если выбрана эта функция, то в таблице появится дополнительная колонка, в которой будут представлены нормальные напряжения при изгибе (получающиеся из изгибающего момента: My*Vz / Iz или Mz*Vy / Iy), полученные в процессе расчета конструкции;
- Осевое -если выбрана эта функция, то в таблице появится дополнительная колонка, в которой будут представлены осевые напряжения (являющиеся результатом продольной силы N / A);
- Сдвиг - если выбрана эта функция, то в таблице появится дополнительная колонка, в которой будут представлены касательные напряжения сдвига, полученные в процессе расчета конструкции. Напряжения рассчитываются путем делением поперечной силы на площадь сдвига: Fy / Wy или Fz / Wz;
- Кручение - если выбрана эта функция, то в таблице появится дополнительная колонка, в которой будут представлены касательные напряжения при кручении , полученные в процессе расчета конструкции. Напряжения рассчитываются делением величины крутящего момента на модуль сечения для расчета крутящих усилий Mx / Wx.
Нормальные напряжения – это сумма напряжений, возникающих в результате продольной (осевой) силы и изгиба. Крайние нормальные напряжения находят в определенных характерных точках поперечного сечения. Расположение этих точек зависит от формы сечения. Например, это углы выступов, точка на периметре круглой трубы и т. д.
Если поперечное сечение имеет форму определенного типа:
- оно берется из стандартной базы данных сечений;
- оно определяется с помощью параметров в диалоговых окнах;
- оно геометрически определяется в модуле Проектирование сечения и сохраняется в базе данных, выбирая тип,

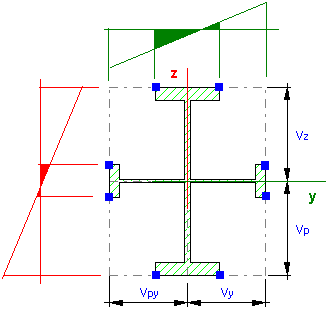

тогда программа правильно указывает характерные точки для расчета напряжений (голубые точки, представленные на рисунке ниже).
Если поперечное сечение не имеет формы определенного типа, то оно может быть задано следующим способом:
- с помощью физических характеристик (Ax, Iy, Iz…);
- в модуле Проектирование сечения и сохранено в базе данных, не выбирая тип.

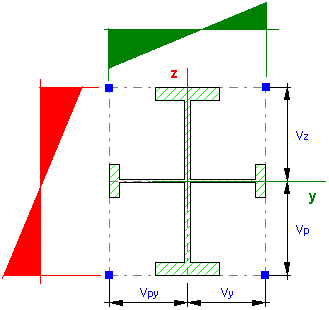

Затем рассчитываются напряжения в характерных точках сечения, расположенных в углах контура, задаваемых расстояниями Vy, Vz. Это может привести к тому, что величины напряжений в точке на наружной стороне сечения будут завышены (примеры точек на наружной стороне сечения показаны голубым цветом на рисунке ниже.
Для точного расчета напряжений в сечении стержня такого типа используется опция меню: "Результаты" > "Расчет напряжений" > "Расчет напряжений. Стержни".
При включении опции Коэффициент пластичности в дополнительной колонке таблицы будут показаны ве личины этого коэффициента:
- начало состояния пластичности – величина коэффициента пластичности равна 0,0;
- полная пластичность сечения - величина коэффициента пластичности равна 1.0;
- величина коэффициента пластичности больше заданной величины (величина, вводимая в редактируемое поле, должна быть меньше нуля, но меньше 1,0).
Поле Дополнительные результаты для вант позволяет выбрать величины результирующую силу и усилие регулирования для вантовых конструкций.
Результирующая сила рассчитывается, когда начальное напряжение вантового элемента задается с помощью его длины, т. е. абсолютного или относительного укорочения ванты. Результирующая сила рассчитывается, как внутреннее усилие, которое не вызывает смещения концов каната для сборного варианта (с учетом укорочения каната).
Усилие регулирования рассчитывается, когда начальное напряжение элемента каната задается с помощью усилия предварительного обжатия или напряжения. Усилие регулирования рассчитывается, как требуемое укорочение каната, являющегося результатом заданного напряжения для сборного варианта.
Поле Экстремальные содержит следующие опции:
- Детальная информация - если выбрана эта функция, то в таблице будут содержаться значения соответствующих напряжений и номера стержня и варианта нагружения, для которого эти напряжения были рассчитаны.
- Огибающая с сопутствующими - если выбрана эта функция, то в таблице будут представлен минимальный и максимальный компоненты напряжения, а также другие компоненты напряжения, которые были рассчитаны в точках, где компонент напряжения имеет максимальное значение.
- Экстремальные сочетания - если выбрана эта функция, то таблица будет содержать описание комбинации, для которой было достигнуто MIN и MAX значения напряжения.
В этом поле содержатся также опции Локальный и Общий. Включение опции Общий приводит к такому же результату, что и переход в таблице к полю Общие экстремальные значения (определяются 2 значения – MIN и MAX напряжений для всей конструкции). Включение функции Локальный приводит к поиску экстремальных значений напряжений для каждой точки на стержне в соответствии со всеми типами нагрузок. Экстремальные значения для каждого типа нагрузки могут быть расположены в разных точках. Выключение обеих функций приведет к тому, что экстремальные значения будут найдены для каждой точки каждого стержня для каждого типа нагружения (два значения - MIN и MAX для каждого стержня).
