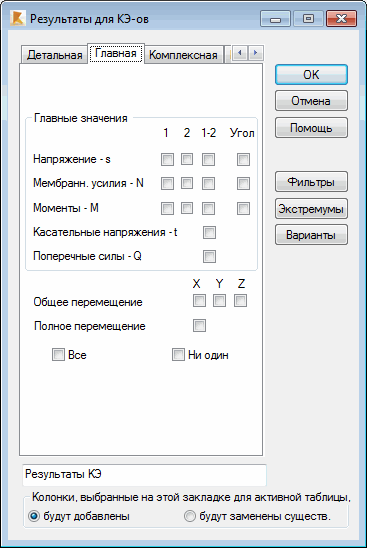

При переходе на вкладку "Основные" в диалоговом окне Колонны определяют следующие предельные значения для представлений.
В этом окне выбираются следующие предельные значения для представления:
- Напряжения: s1, s2, s12 и угол.
Если выбрать s1, s2 или s12, в таблице появятся колонки для значений напряжения s1, s2 или s12 соответственно, для отдельных поверхностных элементов КЭ в общей системе координат, выбранной во время расчета конструкции.
Если выбрать угол, в таблице появится колонка, в которой будут представлены значения угла между направлениями осей местной и общей системы координат для отдельных плоских КЭ в главной системе координат, выбранной во время расчета конструкции;
- Мембранные усилия: N1, N2, N12 и угол.
Если выбрать N1, N2 или N12, в таблице появятся колонки для значений мембранных усилий N1, N2 или N12 соответственно, для отдельных поверхностных элементов КЭ в общей системе координат, выбранной во время расчета конструкции.
Если выбрать угол, в таблице появится колонка, в которой будут представлены значения угла между направлениями осей местной и общей системы координат для отдельных плоских КЭ в главной системе координат, выбранной во время расчета конструкции;
- Моменты: M1, M2, M12 и угол.
Если выбрать M1, M2 или M12, в таблице появятся колонки для значений изгибающего момента M1, M2 или M12 соответственно, для отдельных поверхностных элементов КЭ в общей системе координат, выбранной во время расчета конструкции.
Если выбрать угол, в таблице появится колонка, в которой будут представлены значения угла между направлениями осей местной и общей системы координат для отдельных плоских КЭ в главной системе координат, выбранной во время расчета конструкции;
- Касательные напряжения: t12. Если выбрать t12, в таблице появится колонка для значений максимального касательного напряжения t12, для отдельных поверхностных элементов КЭ в общей системе координат, выбранной во время расчета конструкции;
- Поперечные силы: Q12. При выборе данного параметра в таблице появится столбец, в котором будут представлены значения поперечной силы Q12 для отдельных поверхностных элементов КЭ в общей системе координат, выбранной во время расчета конструкции.
Кроме того, могут быть представлены следующие параметры: общие перемещения в направлении осей общей системы координат X, Y и Z, а также полные перемещения в общей системе координат.
В нижней части диалогового окна находятся две кнопки:
- все - выбор всех значений во вкладке Основные;
- нет — отменить выбор всех значений на этой вкладке.
