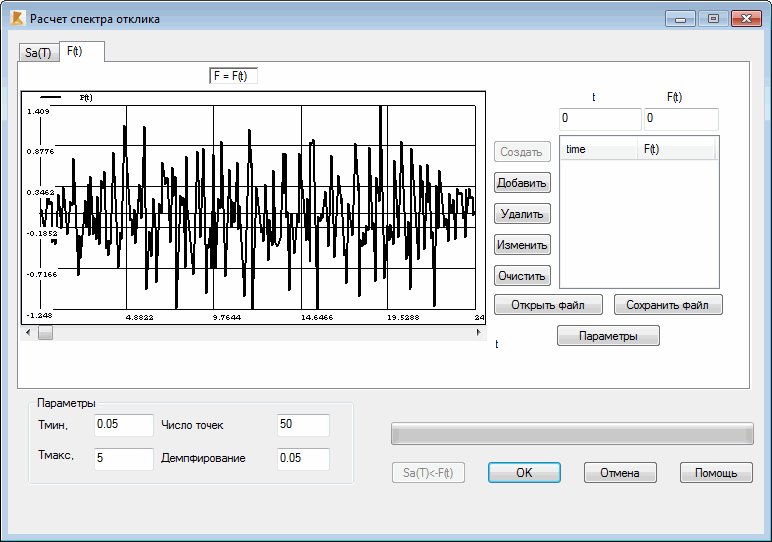

Чтобы определить функцию F(t), в диалоговом окне Расчет спектра отклика переходят на вкладку "F(t)".
Чтобы прочитать функцию из текстового файла, нажимают на кнопку "Открыть из файла". Файл сохраняется в следующем формате.
- t1 F1
- t2 F2.
Чтобы определить новую функцию, нажмите кнопку "Новый". Кнопки "Добавить", "Удалить" и "Изменить" используются для редактирования выбранной строки в таблице, содержащей столбцы "Период" и "F(t)". Чтобы растянуть или сжать график F(t) вдоль оси временной переменной, нажимают на кнопку "Настроить параметры". Если отметить 2 x t, 3 x t, … в диалоговом окне "Настроить параметры", то график масштабируется, что дает возможность анализировать каждый участок функции F(t) при очень длительном процессе F(t).
После определения функции F(t) можно вернуться на вкладку Sa(T), чтобы изменить принятые по умолчанию величины.
- Tmin - минимальный период, который распознается при расчете спектра отклика Sa(T);
- Tmax - максимальный период;
- Количество точек, определяющих Sa(T) - чем больше определено точек, тем более точным будет спектр отклика Sa(T);
- Параметр затухания - выражается в процентах по отношению к критическому значению.
Sa(T) ← F(t) - при нажатии на эту кнопку можно получить рассчитанный спектр в виде зеленой кривой.
Выбранный спектр (заданный или полученный расчетом) может быть сохранен в соответствующем формате.
При нажатии на кнопку ОК сохраняется спектр, отмеченный в диалоговом окне "Определение спектра".
