Выбор схемы продольного изгиба колонны

Опция Схема продольного изгиба позволяет задать параметры продольного изгиба для проектируемой колонны. Опция доступна:

• на панели инструментов путем выбора иконки Схема продольного изгиба ;
• в меню путем выбора параметра Железобетонный элемент /Схема продольного изгиба.

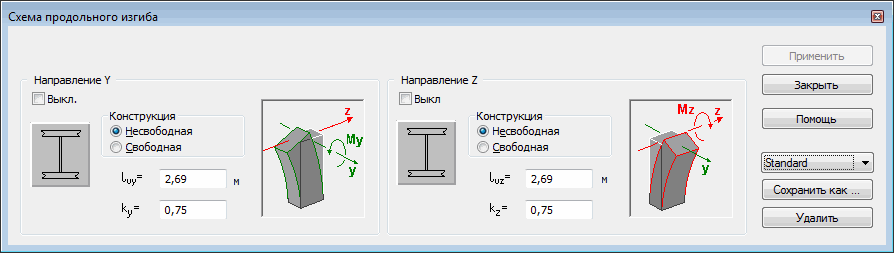

Когда опция будет выбрана, появится диалоговое окно, показаное ниже.

Диалоговое окно используется:

• для выбора схемы продольного изгиба (расчетной длины) для направлений Y и Z (т. е. модели продольного изгиба в направлении, которое вызывает увеличение моментов My и Mz; это показано на рисунке ниже):

  Ly, Lz — длины колонн: расстояния, измеряемые между идеализированными точками, получающимися в результате пересечения колонны с другими элементами в расчетной модели, рассчитываются на основании высотных размеров колонны и принятой модели продольного изгиба. ПРИМЕЧАНИЕ: Если колонна была загружена из модели конструкции Robot, то принимается теоретическая длина колонны (т. е. длина элемента между узлами).

  Loy, Loz – расчетная длина колонны, получающаяся из принятой модели продольного изгиба и типа конструкции (Loy = ky * Ly, Loz = kz * Lz);

• для выбора типа конструкции, содержащего колонну (свободная/не свободная);
• для определения высоты конструкции и количества вертикальных элементов (параметр норм EC2).
• для исключения учета продольного изгиба в выбранном направлении; если опция Направление по Y или Z выключена, то это означает, что в данном направлении колонна будет рассмотрена как короткая,а критическая сила (если она рассчитывается для данных норм) не будет учитываться как предел текучести.

Прим.: Если для данного направления не учитывается продольный изгиб, то длина колонны в этом направлении имеет значение. Она используется, например, для расчета непланируемых эксцентриситетов.

Программа позволяет сохранять определенные параметры модели продольного изгиба а форме набора параметров, а затем использовать это для более быстрого создания модели продольного изгиба в следующих элементах конструкции. Для сохранения набора параметров (или изменения предварительно определенного стандартного набора), после настройки выбранных параметров модели необходимо нажать на кнопку Сохранить как в представленном выше диалоговом окне и указать имя нового набора. Набор будет добавлен к списку моделей продольного изгиба. Для удаления набора из списка его выбирают в доступном списке и нажимают на кнопку Удалить.

Интерпретация направлений продольного изгиба (показанная на примере Направление по Y).

Описание Направление по Y соответствует прогибу в направлении, который вызывает увеличение момента My (вокруг оси Y), другими словами, оно относится к прогибу колонны от вертикальной плоскости XY. Таким образом, для направления Y учитывается эксцентриситет в направлении оси Z. Это схематично показано на рисунке ниже.

Прим.: Если колонна, загруженная в модуль расчета железобетона из модели конструкции, учитывается, то направления, принятые в модуле арматуры железобетонной колонны, соответствуют направлениям локальной системы стержня в конструкции.

Диалоговое окно состоит из трех основных частей:

• Общая высота конструкции - поле выбора высоты конструкции. Значение по умолчанию является в четыре раза больше высоты столбца, но может быть изменено. Если размеры колонны меняются, то значение по умолчанию меняется соответсвенно выбранному полю ( одинаковые параметры для обоих направлений: Y и Z).
• Два поля: Направление Y и Направление Z.

Прим.: Изменение любого параметра в этом диалоговом окне и его последующее подтверждение нажатием кнопки ОК приводит к потере результатов предыдущих расчетов (если такие имелись) и к закрытию соответствующих диалоговых окон (если окна были открыты).

Поля НаправлениеY и Направление Z принадлежат к одному типу опций - отдельно для направлений Y и Z. Описание механизма опции будет основан на примере опции Направление Y. Иконка, соответствующая модели продольного изгиба относительно оси Y, расположена в левой части этого поля. Если эта иконка выбрана, будет открыто дополнительное диалоговое окно, в котором можно выбрать требуемую схему продольного изгиба (Выбор схемы продольного изгиба). После открытия диалогового окна Схема продольного изгиба, иконка относится к выделенной в данный момент конструкции. После изменения модели на новую модель значения Ly и Ly / Lo будут установлены по умолчанию в соответствии с текущими размерами колонны. Эсли величина коэффициента расчетной длины вводится вручную, то иконка, представляющая модель продольного изгиба, будет заменена на иконку, указывающую на величину, заданную пользователем.
