Этот параметр используется для группирования панелей (стен) в объекты называемые ядра жесткости. Он служит для получения результатов для ядра жесткости: приведенные силы для каждого этажа. Опция доступна:
- из меню, путем выбора Геометрия > Дополнительные атрибуты > Ядра жесткости
- на панели инструментов, после нажатия иконки
.
Группировка стен в ядро жесткости не влияет на жесткость и результаты для здания, в то время как наличие ядра жесткости влияет на расчет центра сдвига (жесткости) для этажа. Ядро жесткости рассматривается как единое целое. Центр изгиба для ядра жесткости вычисляется на основе теории тонкостенных элементов.
Дополнительные результаты для ядер жесткости можно получить в форме приведенных сил и моментов вдоль вертикальной оси силы тяжести в сечении ядра жесткости. Результаты приведенных сил для ядер жесткости доступны в виде таблицы (Результаты / Ядра жесткости) и эпюр (Результаты / Эпюры для зданий).

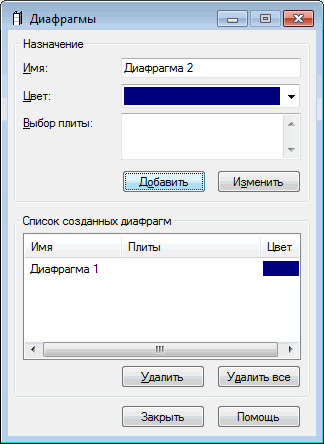

После выбора этой опции появится следующее диалоговое окно.
В диалоговом окне, указанном выше, можно задавать следующие параметры:
- имя создаваемого ядра жесткости
- цвет, которым будет представлено ядро жесткости.
Чтобы определить, какие панели будут формировать ядро жесткости, выполните следующие действия:
- укажите количество панелей, которые определяют ядро жесткости в поле Выбор панели; это можно сделать одним из следующих способов:
- графически, указывая на выбранные панели на экране
- введя номера панелей в поле редактирования
- нажмите кнопку Добавить.
Определенное ядро жесткости будет добавлено в список определенных ядер жесткости, расположенной в нижней части диалогового окна.
Определенные ядра жесткости могут быть изменены. После изменения некоторых параметров ядра жесткости (например, имя ядра жесткости) и нажатия кнопки Изменить, параметры ядра жесткости будут изменены.
В нижней части диалогового окна находятся следующие кнопки:
- Если нажата кнопка Удалить, то выбранное (выделенное) ядро жесткости удаляется из списка определенных ядер жесткости.
- Если нажата кнопка Удалить, все ядра жесткости будут удалены из списка.
