Составление сметы

Выберите команду Инструменты > Составление сметы для составления сметы проекта конструкции.

Для получения подробной сметы задаются точные группы сечений. В основном, стоимость стальных профилей разная в зависимости от типа сечения.

• Группы - список созданных групп сечений.
• Защита: содержит список созданных слоев, защищающих от коррозии и химического воздействия, или придающих конструкции эстетический вид (например, покрытие цинком, антикоррозионная покраска, лакировка).

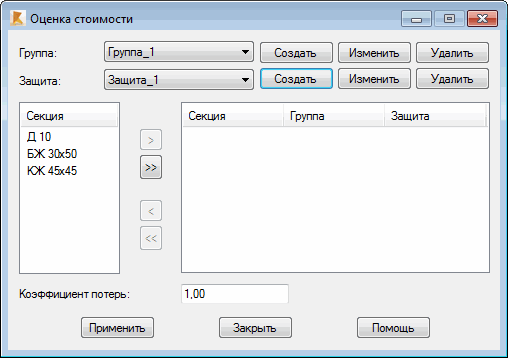

В правой части диалогового окна расположены кнопки для параметров групп и для защитных параметров. Каждый набор состоит из следующих опций:

• Изменить - создаются и определяются параметры новой группы (Параметры группы) или защитного слоя (Параметры защиты);
• Изменить - редактируются параметры группы или защитного слоя;
• Удалить - группа или защитный слой удаляется.

Как только группы и защитные слои определены, следует приписать сечения к подходящим группам.

1. Выбрать сечение.
2. Выбрать предварительно определенную группу.
3. Выбрать предварительно определенный защитный слой.
4. Переместить профиль в правую часть панели посредством ниже представленных стрелок:

   >	При нажатии на эту кнопку профиль переносится слева направо.
   >>	При нажатии на эту кнопку все профили, которые будут учтены в смете, слева переносятся в направо.
   <	При нажатии на эту кнопку профиль переносится справа налево.
   <<	При нажатии на эту кнопку все профили справа переносятся налево.

Приписывание профилей в соответствующие группы и защитные слои заканчивает процесс оценки затрат. Оценка стоимости доступна после выбора из меню команды "Вид" > "Таблицы", а затем выбора опции "Оценка стоимости" в диалоговом окне "Таблицы. Данные и результаты".

В таблице представлены следующие исходные данные на вкладке "Сечения":

• в первом столбце содержатся все сечения;
• второй столбец содержит имя приписанной группы;
• третий столбец содержит имя приписанного защитного слоя;
• четвертый столбец содержит массу профиля;
• пятый столбец содержит цену материала;
• в шестом столбце указана цена транспортировки;
• в седьмой колонке - цена (на кг на погонный метр ² ) приписываемого защитного слоя.
• восьмой столбец содержит общую стоимость.

Вкладка "Группы" таблицы оценки стоимости содержит те же данные, перечисленные выше, но они относятся ко всей группе а не к отдельным профилям.
