Контур. Табличное редактирование

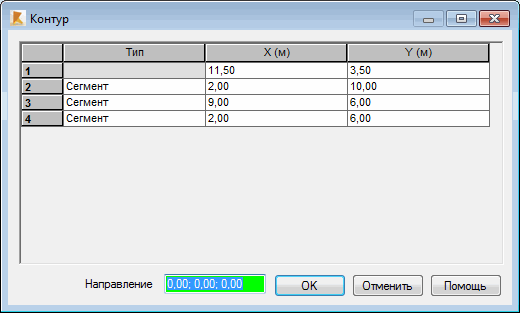

Диалоговое окно Контур, где можно редактировать плиты и контуры, к которым прикладывается плоская нагрузка, открывают с помощью щелчка на в диалоговом окне Поллиния. Контур. Все координаты и параметры контура представляются в табличной форме. Параметры в таблице являются параметрами контура, который в данный момент активен в диалоговом окне определения контура.

Диалоговое окно Контур также может быть открыто из таблицы нагрузки, при определении следующих типов нагрузки:

• однородная плоская нагрузка на контуре;
• плоская нагрузка, определенная тремя точками на контуре.

Прим.: Пользователь имеет возможность создать поллинию и контур, определенный поллилинией. Опция не доступна для контуров, определенных посредством объектов, таких как дуга, круг, прямоугольник.

Полилиния или контур состоят из многих частей; частями могут быть и сегменты и дуги.

Параметры сегмента включают:

• координаты начальной и конечной точек сегмента;
• если необходимо, сопряжение со следующим сегментом (если опция Сопряжение включена).

Параметры дуги включают:

• координаты точек, определяющих дугу;
• способ деления дуги на прямолинейные сегменты, которые приближают дугу.

В таблице доступна следующая информация о контуре:

• номер участка контура;
• Тип - определение типа или следующей части, определение контура или полилинии может включать следующие типы частей:
  • Участок - участок, определяемый заданием X, Y, Z координат начальной и конечной точек;
  • Дуга - дуга, основанная на трех точках. Начальная и конечная точки дуги определяются заданием координат X, Y, Z , что касается средней точки дуги, то она определяется заданием координат XR, YR, ZR;
• X, Y, Z - координаты последовательных точек сегмента или начала/конца дуги;
• XR, YR, ZR - координаты, определяющие среднюю точку на дуге. Если участок - сегмент, то эти ячейки таблицы не доступны;
• Сопряжение - радиус сопряжения между последовательными участками контура;
• Дискретизация дуги - способ деления дуги или галтели:
  • Фиксированное число - участок дуги или сопряжения делится на столько прямолинейных частей, сколько указано в параметре числе делений;
  • Полный угол - полный угол в 360 градусов, то есть окружность делится на заданное число делений и полученная часть полного угла используется, чтобы представить участок дуги прямолинейным участком;
• Число делений - число участков, на которые делятся дуга или сопряжение для дискретизации посредством сегментирования.

Прим.: Число доступных координат зависит от выбранного типа конструкции:

• координаты Z, ZR недоступны для следующих типов конструкций: плиты и балочные клетки.
• координаты Y и г недоступны для следующих типов конструкции: плоский каркас, плоская ферма, плоскость напряжения конструкции, плоскость деформаций конструкции и осесимметричные конструкции.

После нажатия правой кнопки мыши, когда курсор расположен в таблице параметров контура в диалоговом окне Контур, на экране появляется контекстное меню. Оно содержит несколько опций, которые позволяют редактировать параметры контура и управлять количеством отображенной информации.

В контекстном меню доступно следующее:

• стандартные инструментальные средства редактирования - Вырезать, Копировать, Вставить;
• эта опция, также, как и в других таблицах программы Robot, позволяет успешно редактировать содержания столбца. Опция доступна после того как пользователь выбирает столбец или его часть. строки выбираются с нажатой клавишей Ctrl.
• опция Вставить позволяет вставлять отобранное число строк; для строк вставленный сегмент - по умолчанию имеет тип части;
• опция Удалить удаляет выбранное число строк;
• опция Колонки таблицы открывает диалоговое окно Столбцы.
