Значения приведенных сил должны быть получены для 6 поперечных сечений, описанных на схеме ниже.

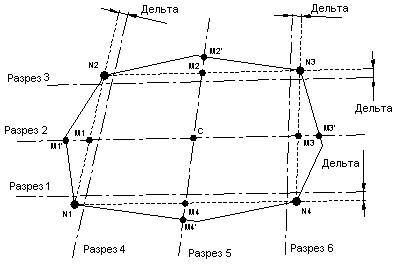

Позиция допустимых поперечных сечений для приведенных результатов
Чтобы корректно определить в пределах плит поперечные сечения 1, 3, 4 и 6 (координаты не определены), нужно переместить поперечные сечения на величину Дельта относительно основных узлов плиты N1, N2, N3 и N3. Значение Дельта равно значению допуска, применяемого при создании расчетной модели.
Получаем следующее расположение точек:
Точка M1 – центр сегмента N1-N2.
Точка M2 – центр сегмента N2-N3.
Точка M3 – центр сегмента N3-N4.
Точка M4 – центр сегмента N4-N1.
Точка C - центр сегмента M1-M3 или центр сегмента M2-M3.
Точка M1' – точка пересечения линии (M1,M3) и края плиты.
Точка M2' – точка пересечения линии (M2,M4) и края плиты.
Точка M3' – точка пересечения линии (M1,M3) и края плиты.
Точка M4' – точка пересечения линии (M2,M4) и края плиты.
Расчет приведенных сил
Система координат для результатов расчета идентична системе координат, используемой для разрезов плиты.
Начало системы координат находится в точке Pr (точка отсчета), которая идентична точкам M1, M2, M3, M4 или C в зависимости от требуемого поперечного сечения.
Точки Po и Pe идентичны точкам N1 и N4 для поперечного сечения 1.
Точки Po и Pe идентичны точкам N1 и N3 для поперечного сечения 3.
Точки Po и Pe идентичны точкам N1 и N2 для поперечного сечения 4.
Точки Po и Pe идентичны точкам N3 и N4 для поперечного сечения 6.
Точки Po и Pe идентичны точкам M1' и M3' для поперечного сечения 2.
Точки Po и Pe идентичны точкам M2' и M4' для поперечного сечения 5.
Расчет NRx и MRz
Правило знаков для нормальных и приведенных сил.
изгибающих моментов (NRx и MRz)
Момент MRz имеет положительное значение, когда он возникает в результате растяжения волокон на положительной стороне оси yy.
Расчет других компонентов результатов
Правило знаков, применяемое к моменту MRy, идентично правилу знаков, применяемому к моментам Mxx. Момент MRy имеет положительное значение, когда он вызывает растяжение в волокнах на положительной стороне оси z.
Вычисление приведенных напряжений сигма и тау
Эти компоненты необходимы для проверки армирования железобетонных стен.
где:
sRo – самая маленькая величина вертикальных напряжений в стене (отрицательные величины – сжатие).
sRe - самая большая величина вертикальных напряжений в стене (положительные величины – растяжение).
e –толщина плиты.
Lc – длина сечения.
Приведение e/2 по длине сечения позволяет определять покрытие арматуры на концах стен жесткости.
Расчет длины сечения Lc
Эти данные необходимы для проверки арматуры железобетонных стен.
где:
Xpo, Ypo и Zpo – абсолютные координаты точки Po
Xpe, Ype и Zpe – абсолютные координаты точки Pe.
Вычисление высоты плиты Ht
Эти данные необходимы для проверки арматуры железобетонных стен.
Для горизонтальных сечений 1, 2 и 3 высота Ht вычисляется по следующей формуле:
Для вертикальных сечений 4, 5 и 6 высота Ht вычисляется по следующей формуле:
