Снеговые и ветровые нагрузки могут быть сформированы следующим образом:
- Выберите меню "Нагрузки" > "Ветер и снег" > "Ветер и снег 2D/3D".
- Щелкните значок
.

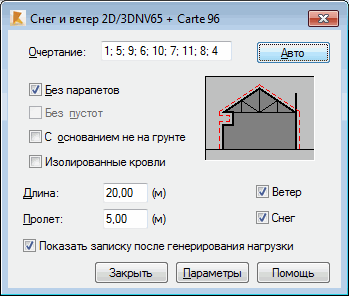

Диалоговое окно Снег/Ветер содержит условия, с помощью которых можно сгенерировать нагрузку снег/ветер:
- Очертание - определяет элементы конструкции, для которых будет сгенерирована нагрузка снег/ветер. При создании очертания используются номера выбранных узлов. Она необходима для определения общих снеговых либо ветровых коэффициентов конструкции. Прим.: Эта опция должна быть использована для уверенности в правильном генерировании нагрузки.
Для выделения очертания необходимо выполнить следующее:
- Введите номера соответствующих узлов.
- Выделите узлы в области рисования.
- В случае определения вручную можно создать два типа очертаний: открытое или закрытое (в зависимости от того, возвращаетесь вы к первому узлу или нет).
- Авто - начинает автоматическое построение очертания конструкции. Устанавливаются параметры в соответствии с выбранными опциями автоматического распознавания очертания.
- Без парапетов - если опция активна, то при автоматическом генерировании очертания конструкции парапеты не учитываются.
- Без пустот - если опция активна, то при автоматическом генерировании очертания пустоты не учитываются. Взамен создаются фиктивные элементы очертания.
- С основанием не на грунте - если опция активна, автоматическое генерирование очертания будет выполнено для основания, не опирающегося на грунт. То есть, можно представить очертания для аэродинамически изолированной конструкции.
- Изолированная кровля - если эта опция активна, то определяемая конструкция – отдельная крыша, и нагрузка генерируется только на нее.
Для определения нагрузки снег/ветер должны быть заданы основные параметры конструкции:
- Длина — определяет глубину сооружения (длину). Она необходима для определения общих снеговых либо ветровых коэффициентов конструкции. Прим.: Эта опция должна быть использована для уверенности в правильном генерировании нагрузки.
- Пролет — параметр для установки шага опорных элементов по длине конструкции. Это необходимо для учета нагрузки от стен с соответствующей стороны. Прим.: Эта опция должна быть использована для уверенности в правильном генерировании нагрузки.
Правая нижняя часть окна содержит следующие две опции:
- Ветер – включение этого параметра позволяет создать варианты нагружения для ветра при генерировании снеговой/ветровой нагрузок; при отключении параметра Robot не выполняет создание таких вариантов нагружения;
- Снег – включение этого параметра позволяет создать варианты нагружения для снега при генерировании снеговой/ветровой нагрузок; при отключении параметра Robot не выполняет создание таких вариантов нагружения.
Ниже располагается опция После создания нагрузки вывести на экран пояснения. Если данная опция выключена, варианты снеговой либо ветровой нагрузки создаются, но Robot не запускает текстовый редактор, выдающий на экран значения нагрузок для отдельных вариантов нагружения снег/ ветер. Файлы, содержащие отчет по вычислению снеговых/ветровых нагрузок, будут сохранены Robot в локальной папке пользователя \Users\...\Documents\Autodesk\Output.
При нажатии на кнопку Параметры (если Очертание, Пролет и Длина уже определены) открывается диалоговое окно для установки параметров снеговой/ветровой нагрузки.
