Параметры упрощенного сейсмического расчета по методу эквивалентной боковой силы зависят от сейсмических норм и метода определения значений основных периодов в диалоговом окне Сейсмический расчет.

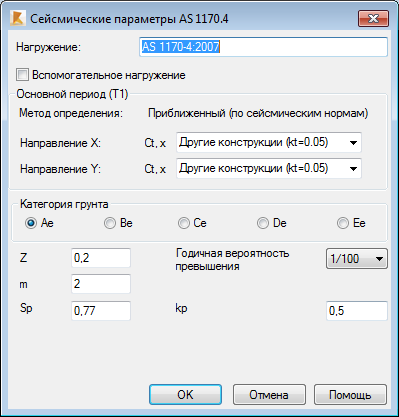

Приближенный метод
Основной период Т1 рассчитывается по формуле 6.2(7):
T1 = 1,25 * kt * hn 0,75
где:
kt = коэффициент для определения периода сооружения (берется из норм);
h — высота конструкции (m), которая определяется как разность между диапазоном конструкции и нулевым уровнем.

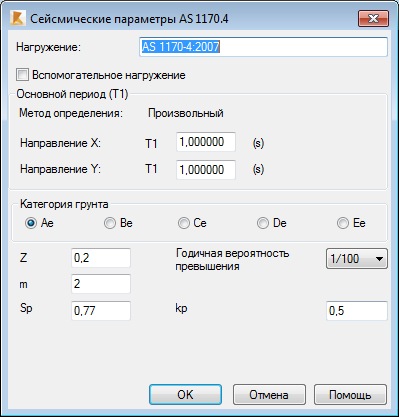

Метод, определенный пользователем
Определяется в обоих направлениях только Т1

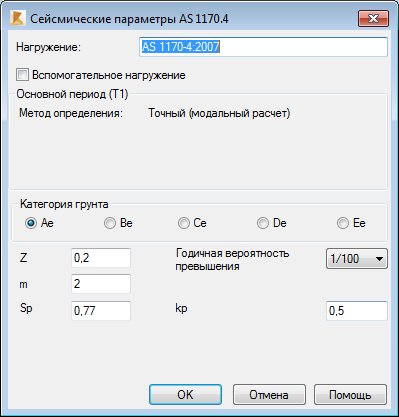

Точный метод
По такому методу рассчитывается точное значение направлений Х и Y. Если в диалоговом окне Сейсмический расчет отключить параметр "Периоды с максимальным участием масс", то становится активна первая форма в направлении, где активно большее количество масс. Если включить опцию, то будет активен один из режимов, больше всего подходящий по ограничениям и большинству значений массы.
Параметры норм.
- Категория грунта, указанная в разделе 4.1
- Значения коэффициентов: Z (коэффициент риска) таблица 3,2, μ (коэффициент пластичности конструкции), а также Sp (коэффициент полезного действия), как в разделе 6.5
- Годичная вероятность превышения и коэффициент kp (вероятностный коэффициент), таблица 3.1
Сдвиг основания
Основная поперечная сила рассчитывается по формуле:
V = [kp*Z*Ch(T1)*Sp/μ]/W t (формула 6.2(3))
где:
Kp — вероятностный коэффициент (таблица 3.1), который зависит от годичной вероятности превышения (P);
Z — коэффициент риска, берется из таблицы 3.2;
Ch(T1) рассчитывается по таблице 6.4;
μ и Sp — значения из таблицы 6.5;
Wt — вес конструкции.
Распределение основной поперечной силы осуществляется по формуле:
Fx = V * Wi * hk i / (Σ Wi * hk i) (формула 6.3(2))
i=1..storeysCount
Wi и Wj — вес пола;
h — высота от базового уровня до соответствующего уровня этажа;
V — основная поперечная сила
k — экспонента, зависящая от значения периода:
| Период (T1) | k |
|---|---|
|
< 0,5 с |
1 |
|
0,5-2,5 с |
Линейная интерполяция |
|
> 2,5 с |
2 |
