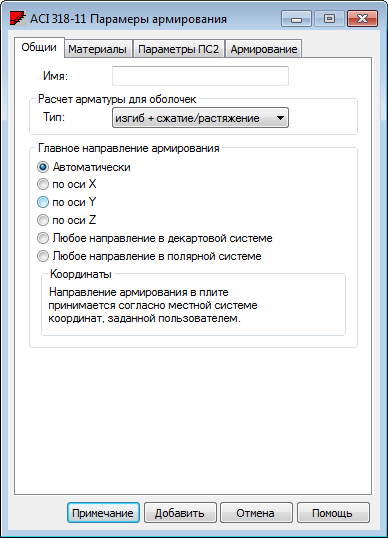

"Параметры армирования": вкладка "Общее" (ж/б плита)

На вкладке "Общее" можно задать основные параметры армирования плиты и оболочки.

Доступ

• Нажмите ПроектТеоретическое армирование плиты/стен - Параметры Параметры норм, чтобы открыть диалоговое окно "Тип армирования плиты и оболочки", а затем нажмите .
• Нажмите ("Тип армирования плиты и оболочки"), чтобы открыть диалоговое окно "Тип армирования плиты и оболочки", а затем нажмите .

Элементы диалогового окна

Имя

Имя набора параметров армирования плиты и оболочки.

Расчет арматуры для оболочек

Тип расчета армирования для оболочки:

• Простой изгиб (плита).
• Изгиб + сжатие / растяжение (оболочка).
• Сжатие или растяжение (мембрана).

Опция Расчет арматуры для оболочек позволяет уменьшать набор внутренних сил, учитывающихся при расчете армирования панели. Эту операцию можно выполнить для полного набора усилий (изгиб + сжатие / растяжение), только для изгибающих моментов (простой изгиб) или для мембранных сил (сжатие / растяжение). Длительность вычислений зависит от выбранного типа расчета оболочки. Эта функция доступна только для оболочек. Когда выбрана Плита, изгибающие моменты в плите рассматриваются при расчете армирования. В плоском напряженном состоянии конструкции учитываются мембранные усилия.

Прим.: Проверка пользовательских настроек не выполнена. Неправильное использование параметра может привести к неверным результатам.

Главное направление армирования

Вы можете выбрать направление рабочей арматуры плиты и оболочки (связь направления X рабочей арматуры и направленияY для распределительной арматуры с локальной системой координат панели). Это направление может быть задано одним из следующих способов:

• Вдоль оси X. В этом случае рабочая арматура будет расположена параллельно оси X глобальной системы координат.
• Вдоль оси Y. В этом случае рабочая арматура будет расположена параллельно оси Y глобальной системы координат.
• Вдоль оси Z. В этом случае рабочая арматура будет расположена параллельно оси Z глобальной системы координат.
• Любое направление в декартовой системе. В этом случае рабочая арматура будет расположена параллельно прямой линии, определенной пользователем. Линия может быть определена путем ввода координат двух точек (Р1 и Р2).
• Любое направление в полярной системе. В этом случае рабочая арматура будет расположена в радиальном направление в полярной системе координат с центром в точке Р1. Распределенная арматура будет расположена перпендикулярно радиальному направлению армирования (по периметру).
