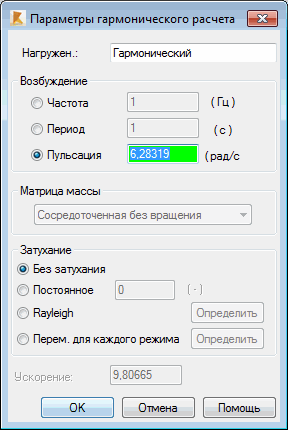

Параметры гармонического расчета

В этом диалоговом окне можно задать параметры гармонического расчета для динамического варианта нагружения.

Доступ

1. Убедитесь в том, что модальный расчет уже определен.
2. Выберите Расчет Тип расчета Новый.
3. Выберите Гармонический в диалоговом окне "Тип расчета", а затем нажмите кнопку ОК.

Прим.: Можно также открыть это диалоговое окно, сменив тип имеющегося динамического расчета на Гармоничный.

Элементы диалогового окна

Сочетание

Имя варианта нагружения.

Возбуждение

Выберите тип возбуждения:

• Частота
• Период
• Пульсация

Матрица масс

Выберите тип матрицы масс:

• Согласованная матрица масс: полная матрица масс — всегда с учетом степеней свободы вращения.
• Сосредоточенная с вращением: диагональная матрица с учетом степеней свободы вращения.
• Сосредоточенная без вращений: диагональная матрица масс без учета вращательных степеней свободы.

Демпфирование

Определите параметры демпфирования для гармонического расчета:

• Без демпфирования: игнорирование демпфирования в ходе анализа.
  Прим.: Для вычислений с учетом собственных частот конструкции игнорирование демпфирования может привести к неопределенным результатам, вызванным резонансом.
• Постоянное.
• Рэлея: использование собственных значений и демпфирования материалов в расчете. Нажмите Определить, чтобы задать значения параметра Демпфирование Рэлея.
• Различное для каждой формы: использование стандартных значений демпфирования для каждой формы. Нажмите Определить, чтобы задать величины демпфирования для каждой формы.

Ускорение

Ускорение свободного падения, используемое при преобразовании массы в нагрузки.
