Опция используется для представления подробных результатов расчета (графиков, таблиц) выбранных стержней конструкции.
Опция доступна:
- при выборе экрана Результаты > Детальный расчет;
- при выборе команды меню Результаты > Детальный расчет ;
- Щелкните
.
Опция обеспечивает возможность представления подробных эпюр и численных результатов в форме таблицы по отдельным стержням конструкции.
Экран делится на три основные части.

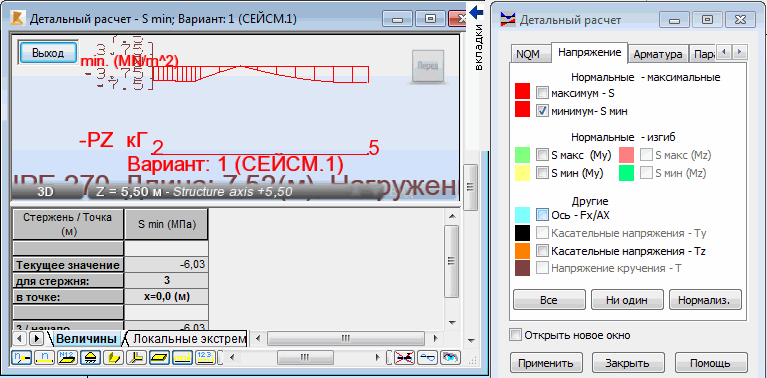

- диалоговое окно Детальный расчет, где можно выбирать элементы для представления и способ представления элементов.
- Таблица, в которой будут представлены числовые результаты расчета по выбранным стержням.
- Графический экран, где будут представлены эпюры выбранных параметров по длине соответствующих стержней конструкции.
Таблица отображает значения параметров, выбранных для представления: глобальные перемещения, значения внутренних усилий и напряжений в начале и конце элемента, а также в промежуточных точках, указанных пользователем в диалоговом окне "Детальный расчет".
Таблица состоит из трех вкладок.
- Значения - вкладка содержит значения в точках величин, выбранных для представления;
- Локальные экстремумы - вкладка содержит локальные экстремумы параметров, выбранных для представления каждого стержня, подлежащего подробному расчету;
- Глобальные экстремумы - вкладка содержит глобальные экстремумы выбранных для представления параметров всех анализируемых стержней. Если для подробного расчета выбран только один стержень, то локальные экстремумы совпадают с глобальными.
Пользователь может задать положение промежуточных точек, для которых должны быть представлены значения выбранных параметров. Это возможно на вкладке "Точки деления" в диалоговом окне Детальный расчет.

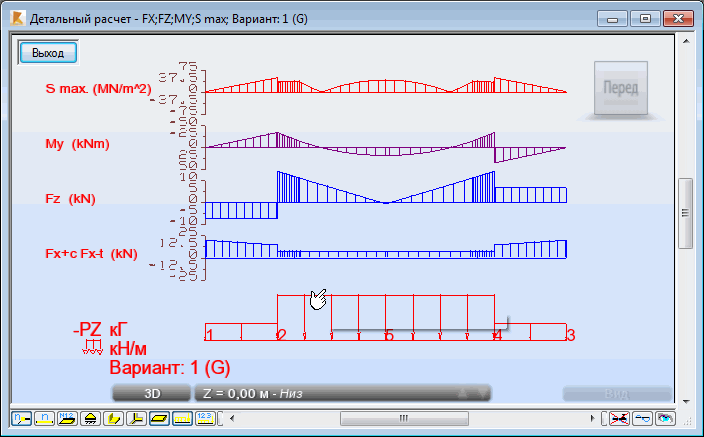

Программа графического просмотра визуализирует пользовательские эпюры перемещений, внутренних усилий и напряжений, полученных для активного варианта нагружения. Эпюры представлены по длине соответствующих элементов. Значения усилий представлены в соответствии с правилом знаков. На рисунке внизу приведен пример эпюр. Если метки эпюры не активны, эпюры показывают точки максимальных и минимальных значений параметров, выбранных для изображения
