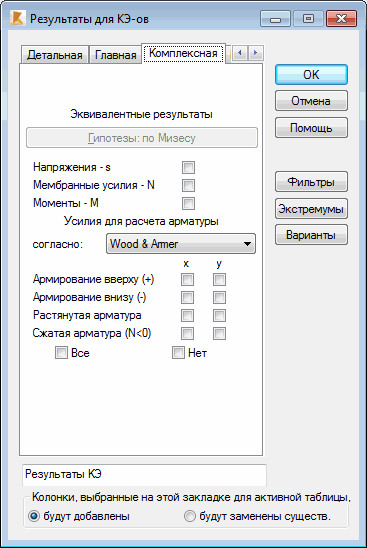

Когда из диалогового окна Колонки выбирается вкладка Комплексные, на экране появляется следующее диалоговое окно:
Для презентации могут быть выбраны
- напряжения S - если выбирается эта опция, в таблице появляются колонки, в которых представлены приведенные напряжения S, выбранные при расчете конструкции для отдельной поверхности FE.
- мембранные усилия N - если выбирается эта опция, в таблице появляются колонки, в которых представлены мембранные усилия N, выбранные при расчете конструкции для отдельной поверхности FE.
- моменты M - если выбирается эта опция, в таблице появляются колонки, в которых представлены приведенные мембранные усилия N, выбранные при расчете конструкции для отдельной поверхности FE.
Гипотеза - эта кнопка в настоящий момент не доступна (для выбора гипотезы согласно которой вычисляется понижение пиковых значений).
Средняя часть диалогового окна содержит список для выбора метода расчета армирования; доступные методы - метод Wood&Armer и метод NEN.
Для презентации могут быть назначены расчетные моменты Mxx и Myy, полученные посредством выбранного метода расчета армирования. Для презентации могут быть также назначены внутренние усилия (расчетные моменты Mxx и Myy или мембранные силы Nxx и Nyy), полученные посредством выбранного метода расчета армирования, использованного для расчета верхнего армирования, нижнего армирования, сжатой арматуры и растянутой арматуры.
В нижней части диалогового окна имеются две опции:
- "Все": при выборе, все значения на этой вкладке будут выбраны для представления.
- "Ни одного": при выборе, на вкладке не будет отображено ни одного значения.
