Диалоговое окно "Трапецеидальные нагрузки"

Это диалоговое окно используется для определения способа применения трапецеидальной нагрузки при выборе нескольких стержней, формирующих цепь.

Доступ

1. Нажмите на вкладке "Стержень" в диалоговом окне Назначение нагрузки .
2. Настройте параметры нагрузки.
3. Выберите цепь стержней.

Элементы диалогового окна

Да

Применение нагрузки к определенной пользователем цепи стержней и сохранение ориентации цепи, представленной стрелками (указывают начало и конец цепи).

Да, но изменить ориентацию

Применение нагрузки к определенной пользователем цепи стержней и изменение ориентации цепи, представленной стрелками (указывают начало и конец цепи).

Нет, приложить к отдельным стержням

Применение трапецеидальной нагрузки к отдельным стержням цепи.

Назначить нагрузки отдельным стержням цепи при изменении геометрии конструкции

Рассматривает выбранную цепь стержней как отдельные стержни конструкции при их изменении.

Если этот параметр отключен, то при модификации стержней конструкции цепь стержней рассматривается как один суперстержень. В результате вся нагрузка должна быть рассчитана снова для геометрии нового суперстержня.

Совет: Выбор этого параметра уместен только в случае, когда уже после применения нагрузки изменяется геометрия стержней конструкции, подверженных действию трапецеидальной нагрузки, или изменяются значения трапецеидальной нагрузки в начале или конце цепи стержней (значения нагрузки p1 или p2).

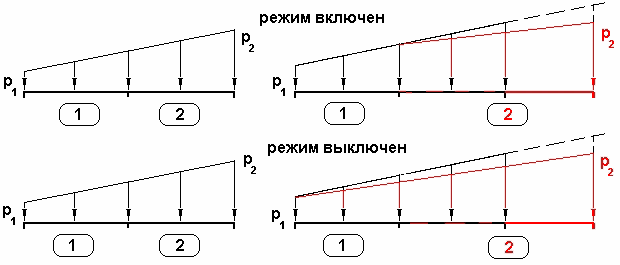

На следующем рисунке схематически показан принципе действия параметра Назначить нагрузки отдельным стержням цепи при изменении геометрии конструкции для трапецеидальной нагрузки (2p). На верхнем изображении показано, что произойдет при установке флажка, а на нижнем — при его удалении.
