Точки деления

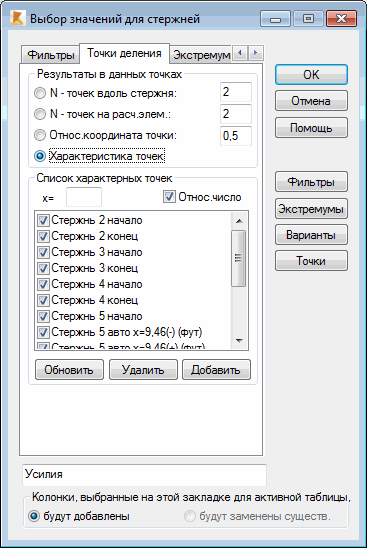

Для задания точек, для которых требуется отобразить значения в таблице, выберите вкладку "Точки деления" в диалоговом окне Колонны.

Прим.: Эта вкладка в диалоговом окне "Колонны" предназначена для представления результатов расчетов перемещения и усилий для стержней.

При выборе параметра "N точек по длине стержня" можно задать число точек (включая начальный и конечный узлы), равномерно распределяемых по длине стержня, для которых в таблице будут представлены соответствующие значения. Значение по умолчанию в данном случае N=2. Это означает, что результаты, выбранные для представления, будут отображены в таблице только для начала и конца стержня. Если N=3, в центре стержня будет добавлена точка, разделяя стержень на два равных сегмента, а в таблице будут представлены соответствующие значения. Точку деления также можно задать при выборе варианта "Относительная координата точки". Выберите число из интервала (0;1) для определения расстояния от данной точки до начала стержня. Щелкнув вкладку "Характерные точки", можно определить точку на выбранном стержне, задав относительное или абсолютное расстояние до начала стержня. Значения будут представлены в таблице.

Для последующих точек будут добавлены следующие описания.

• "Авто": точки создаются автоматически (деление стержня на конечные элементы, созданные в месте пересечения стержней или расположения на них узлов);
• "Опред.": точки, определяемые пользователем;
• "Нуль", "Мин/Макс": характерные точки по длине стержня (области, где значения выбранных величин равны нулю, и области, где величины достигают экстремальных значений); при расчете значений "Мин/Макс" и положений точек, в которых выбранное количество равно нулю, конечный элемент делится на 50 равных частей:
  • "Мин/Макс": обнаружение экстремальных значений выбранной величины в точках, получающихся в результате деления;
  • "Нуль": положения точек, в которых выбранная величина равна нулю, вычисляются путем линейной интерполяции. Рассматриваются величины в двух точках, в которых выбранная величина имеет противоположные знаки — линейная интерполяция между этими величинами определяет расположение точки, в которой выбранная величина равна нулю.

В нижней части диалогового окна имеются три кнопки:

• "Обновить": обновление списка точек (после изменений, внесенных пользователем), для которого в таблице отображаются значения указанных величин.
• "Удалить": удаление точек на стержне, для которых в таблице отображаются значения указанных величин.
• "Добавить": добавление точки по длине стержня, для которого в таблице отображаются значения указанных величин.
