Жесткая опора

При выборе в диалоговом окне Определение опор вкладки "Жесткая" на экране появляется следующее окно.

Чтобы назначить жесткую опору, необходимо:

1. Ввести название метки опоры.
2. Выбрать зафиксированные направления (наложить связи) в узле:
   • UX
   • UY
   • UZ
   • RX
   • RY
   • RZ

Линейные и плоскостные опоры могут быть заданы в местных (совместимых с системами координат плиты или контура) или в глобальных системах координат. Задание опор в местной системе координат не используется в отношении узловых опор. Дополнительно можно определить податливость опоры в каждом направлении. Имеются три возможности:

• ни один - податливость отсутствует
• "+" - направление смещения опоры согласуется с направлением оси (например, UX +)
• "-" - направление смещения опоры противоположно направлению оси (например, UZ-).

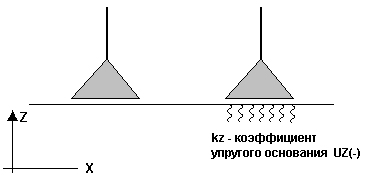

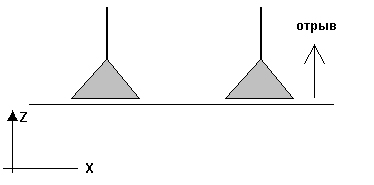

Прим.: Если для опоры определено значение отрыва (например, отрыв согласно ориентации по оси Z — UZ+), то для каждой опоры можно задать коэффициент упругой опоры KZ. Нужно, однако, помнить, что коэффициент упругого основания будет определен только для направления, противоположного направлению смещения (то есть для UZ-). См. рисунки:

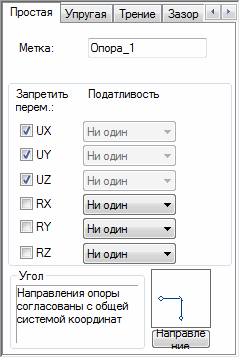

Символ назначенной опоры отображается в нижнем правом углу диалогового окна. Под символом имеется кнопка Направление, при нажатии на которую открывается диалоговое окно Направление опоры, в котором можно определить направление местной оси x опоры. Направление определяется заданием точки, узла или поворота опоры по отношению к какой-либо оси глобальной системы координат.

Нажатием клавиши "Добавить" назначенная опора добавляется к списку активных опор.

Если нажать кнопку "Дополнительно", которая доступна для узловых и линейных опор (недоступно для плоских опор), откроется другое диалоговое окно — Определение опоры. Дополнительно.
