Эта опция используется для обрезки выбранных частей стержней/объектов на основе заданных стержней или объектов, подлежащих обрезке. Эта опция доступна при выборе одного из следующих способов:
- выбирают команду меню Редактор /Обрезка ;
- Щелкните
.
Обрезка основана на указании в выбранном стержне/объекте той части, которая должна быть обрезана. Отрезаемая часть расположена на стержнях/объектах, на которых задаются края обрезки. Края обрезки могут быть заданы на стержнях или объектах (арках, окружностях, полилиниях и т. д.).

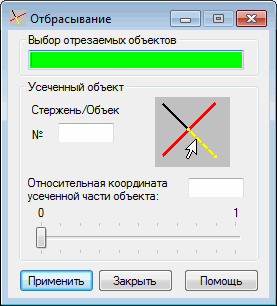

В диалоговом окне предусмотрены следующие возможности:
- поле Выбор обрезаемых объектов – поле, в которое вводится число отрезаемых объектов; положение этих объектов определяет, какие части стержней или объектов могут быть обрезаны;
- поле Стержень/Объект – поле, в которое может быть введен номер стрежня или объекта, часть которого, подлежит обрезке;
- поле Относительная координата обрезаемой части объекта – поле, в которое может быть введена координата той части объекта, которая расположена на объектах, подлежащих обрезке; указание этой части может быть выполнено графически на экране или бегунком, расположенным под указанным полем.
Чтобы выполнить операции по обрезке стержня или объекта, необходимо:
- выбрать стержень (стержни) или объект (объекты), определяющие края обрезки;
- выбрать стержень или объект, часть которого должна быть обрезана;
- указать часть стрежня или объекта, подлежащего обрезке (определить координату или указать на экране).
