Калькулятор грунтов находит значение равнозначного коэффициента упругости для слоя грунта.
Калькулятор устанавливается вместе с Robot.
Коэффициент упругости может применяться при определении:
- упругой опоры;
- стержня на упругом основании;
- плиты на упругом основании.
Калькулятор позволяет рассчитать коэффициент упругости, непосредственно на основе заданного слоя грунта, и предлагает следующие функции.
- Определение геологического профиля с помощью доступных баз данных и характеристик грунта.
- Сохранение и прочтение всего определенного пользователем геологического разреза.
- Расчет коэффициента упругости определенного профиля.
- Можно вписывать рассчитанные значения в диалоговые окна для определения опоры или почвы.
Калькулятор функционирует как независимый инструмент, который включает расчет показателя опорной реакции грунта для заданного фундамента и характеристик грунта. Сохраненные характеристики грунта могут использоваться в калькуляторе Железо-бетонных конструкций и калькуляторе Ленточного фундамента.
Калькулятор запускают так.
- Выбирают команду меню: Настройки > Грунты основания - Калькулятор.
- Нажимают на
(Грунты основания) на панели инструментов "Настройки". - Нажимают на кнопку Коэффициент упругости, расположенную в разных контекстных диалоговых окнах (например, в диалоговых окнах Новое описание опоры, Новое значение упругости грунта, Новая толщина и т. д.) в Robot.
- Щелкают мышью на рабочей плоскости для вызова калькулятора.
- Выбрать грунты основания - расчет коэффициента постели K в главном меню.
В калькуляторе, коэффициент K рассчитывается на основании среднего значения нагрузки на фундамент на единицу площади. Эквивалентные KZ коэффициент для фундамента с заданными размерами также рассчитаны.
Для расчета эквивалентного коэффициента К многослойного грунта поступают так.

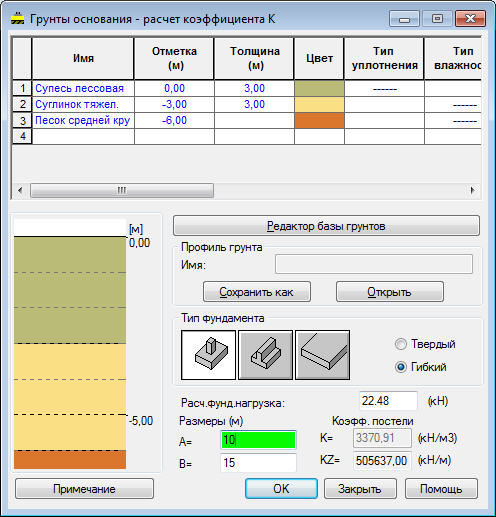

- Определение характеристик последовательных слоев грунта в таблице. Последовательные слои грунта будут отображаться схематически в левой нижней части диалогового окна. Доступные грунты из базы данных грунтов, выбранных в диалоговом окне Рабочие настройки.
- Выбирают тип грунта в колонке Имя.
- Задают отметку для характеристик Уровень или Толщина данного слоя грунта. Оставшиеся параметры извлекаются из базы данных грунтов.
- Выбирают один из следующих типов фундамента.
-
Отдельный фундамент с размерами А x B. Единица измерения коэффициента KZ [cила/длина]. Вычисляемое значение KZ = К * А * B может применяться при определении коэффициента упругости в диалоговом окне определения опоры. -
Ленточный фундамент с размерами А (длина) и В (ширина). Единица измерения коэффициента KZ [Сила/длина^2]). Вычисляемое значения KZ = К * B может применяться при определении коэффициента упругости в диалоговом окне Тип упругости грунта. -
Фундаментная плита с размерами А x B. Единица измерения коэффициента KZ [сила/длина ^ 3]. Значение KZ = K может применяться при определении коэффициента упругости в диалоговом окне Толщина панели.
-
- Выбирают жесткий или гибкий тип фундамента.
При этом принимается либо среднее значение напряжения на фундамент из-за жесткого фундамента, или из-за решения в пользу упругой нагрузки на полупространства, распределить нагрузки, действующие на область, определяющие контур фундамента. Различия в значениях напряжения приводят к различным значениям упругой усадки и, в свою очередь, преобразуются в числовое значение коэффициента упругой деформации грунта. Распределение напряжения под реальным строением ближе к положению жесткого фундамента, чем к положению гибкого фундамента.
- Прикладывают предварительно нагрузку на фундамент, чтобы ограничить область расчета напряжения в грунте (расчет коэффициента К)
- Определяют объем выбранного типа фундамента.
нажимают на клавишу TAB и или на кнопку ОК. Значение эквивалентного коэффициента для грунтового слоя будет задано в поле K =.
При нажатии на кнопку ОК рассчитывается коэффициент KZ, который необходимо направить в диалоговые окна Новое описание опоры, Новое значение упругости грунта, Новое значение толщины. Предусматривается, что открывается соответствующее диалоговое окно с полем доступа к коэффициенту упругости.
Определенные геологические разрезы могут быть сохранены на диске. Нажать кнопку Сохранить как для сохранения профиля в *.xml (базу данных). В поле Имя файла отображается текущий геологический разрез и путь доступа к файлу. Нажимают на кнопку Открыть для импорта файла с определенными параметрами профиля грунта.
