Эта функция позволяет осуществлять подробный анализ катаных или сварных элементов двутавровым поперечным сечением. Доступ к опции осуществляется через нажатие кнопки Подробно в диалоговом окне Подробные результаты для норм EC3.
Программа позволяет выполнять следующие расчеты на основе требований, указанных в нормах Еврокод3: устойчивость стенки на срез (глава 5.6):
- устойчивость стенки на растяжение (глава 5.6);
- устойчивость стенки на сжатие (глава 5.7);
- взаимодействие срез/изгиб/сжатие (глава 5.6.7);
- устойчивость сжатой полки (5.7.7);
- Проверка жесткости ребер (глава 5.7.6).

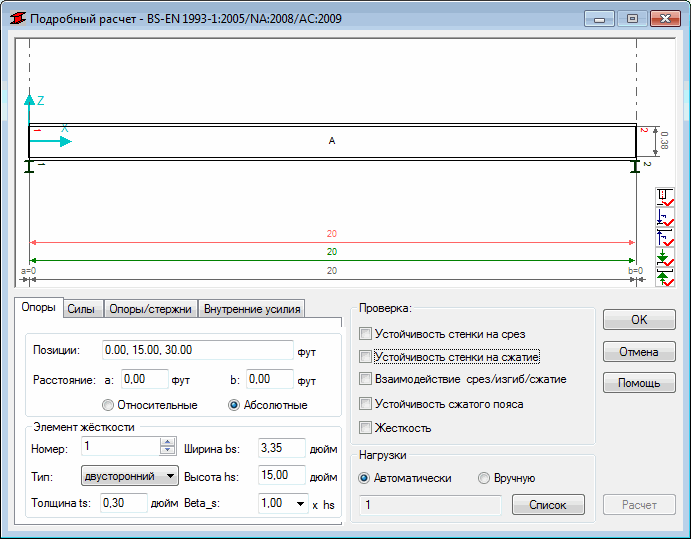

Диалоговое окно разделено на несколько частей:
- Верхняя часть диалогового окна содержит схематическое представление элемента, включая элемент размеров; следующие значки располагаются в правом нижнем углу чертежа:
Включение/выключение изображения ребер, номеров ребер, нумерации панелей и расстояния между ребрами.
Включение/выключение изображения сил, действующих на верхней полке элемента, их нумерации и расстояния между силами.
Включение/выключение изображения сил, действующих на нижней полке элемента, их нумерации и расстояния между силами.
Включение/выключение изображения опор/примыкающих стержней, расположенных на верхней полке элемента, их нумерации и расстояния между опорами/примыкающими стержнями.
Включение/выключение изображения опор/примыкающих стержней, расположенных на нижней полке элемента, их нумерации и расстояния между опорами/ примыкающими стержнями.
- Диалоговое окно содержит четыре вкладки: Ребра жесткости, Силы, Опоры/Стержни, Внутренние силы.
- Диалоговое окно содержит следующие поля: проверить и нагрузки.
