С помощью этой опции показывают результаты расчета нагрузки от шагов в виде карт на стержнях и плитах. Эту опцию можно открыть, выбрав опцию меню Результаты > Дополнительно > Расчет нагрузки от шагов – Карты.

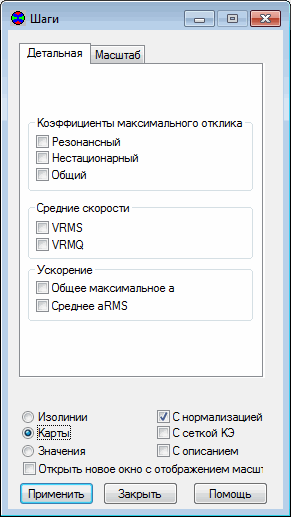

В этом диалоговом окне можно выбрать следующие карты:
- максимальные коэффициенты отклика (для резонанса и расчета временного отклика);
- средние скорости (RMS, RMQ);
- ускорение (общее максимальное, среднее aRMS).
Среднее значение ускорения aRMS (среднеквадратическое):
Карты показывают максимальный результат от заданной частоты в результате нагрузки от шагов для каждого узла.
Можно представить результаты как изолинии или цвенные карты на выбранных элементах. При выборе опции Значения автоматически выбирается опция С описанием (которая тогда представляется серой).
В окне можно представить только одну величину. Для показа карты другой величины выполните следующие действия:
- выберите величину и нажмите кнопку "OK". Карта выбранной величины заменит в окне ту карту, которая была там ранее;
- выберите величину и параметр "Открыть новое окно с отображением масштаба". Карта указанной величины показывается в новом окне; предшествующие карты остаются на экране.
Можно отображать карты или изолиний, используя один из трех вариантов: с с описанием, с нормализацией и с КЭ сетью. Если выбирают С сеткой КЭ, то показывается карта выбранной величины и созданная сетка конечных элементов.
