Эта опция позволяет выбрать/определить типовые конструкции (элементы конструкций). Опция доступна в модуле ПРОЕКТ 3D. Опцию можно вызвать одним из следующих способов:
- при выборе команды меню Файл/Открыть Библиотеку;
- Щелкните
.
Библиотека конструкций содержится в определенных базах данных. Чтобы выбрать конструкцию, вначале нужно найти подходящую базу данных. В текущей версии программы доступны следующие базы данных:
- библиотека типовых конструкций - рам, ферм, балок;
- типовые конструкции – дополнительная база данных;
- плиты и оболочки.

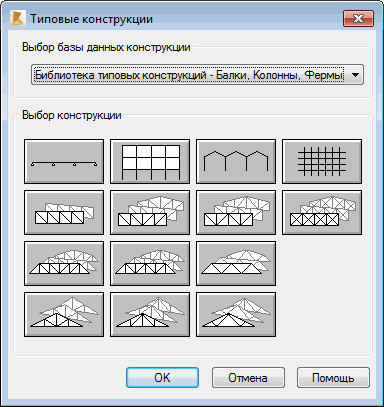

В показанном выше диалоговом окне располагается несколько иконок, символизирующих соответствующие типы стержневых конструкций. В программе доступны следующие типовые стержневые конструкции:
не разрезная балка,
балочная клетка
многоэтажная рама,
многопролетная рама - различные типы ферм.
Вышеупомянутые типы конструкций могут быть сконфигурированы в шаблоне. Должны быть заданы следующие величины:
- длина
- высота/ширина,
- номера полей/делений/пролетов,
- углы наклона решетки перекрытия (в рамах).
Для некоторых типов балочных клеток должны быть заданы дополнительно:
- высота высшей точки,
- высота средней точки нижнего пояса,
- высота средней точки нижнего пояса.
В дополнительной базе данных имеются различные типы ферм (например, ферма Полонсо). В базе данных Плиты и оболочки доступны следующие часто встречающиеся типовые конструкции:
прямоугольная;
прямоугольная плита с прямоугольным отверстием;
прямоугольная плита с круговым отверстием;
прямоугольная плита с ребрами жесткости;
круглые пластины;
круглая плита с круговым отверстием;
круглая плита с прямоугольным отверстием;
стеновая панель с отверстиями;
полукруглая плита;
полукруглая плита с круговым отверстием;
полукруглая плита с прямоугольным отверстием;
оболочка – прямоугольный контейнер;
оболочка – цилиндрический контейнер;
оболочка – контейнер в виде усеченного конуса.
Упомянутые типы конструкций можно использовать при конфигурации модели, при этом должны быть заданы размеры конструкции и типы сетки, которые будут использоваться при создании КЭ - сетки конечных элементов.
Типовая конструкция, определенная с использованием базы данных библиотеки, может использоваться как компонент более сложной конструкции или как самостоятельная конструкция.
