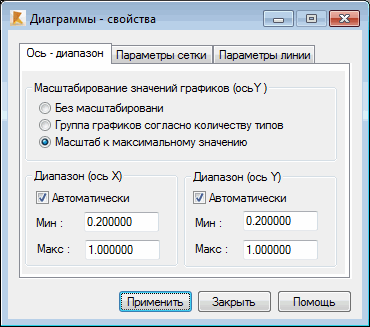

После выбора в диалоговом окне Диаграммы - свойства вкладки "Ось - диапазон" на экране появится показанное ниже диалоговое окно.
В нижней части диалогового окна пользователь может выбрать вид масштаба для графика:
- Без масштабирования – при выборе этой опции каждый график имеет независимый масштаб (каждый график вычерчивается в своей области).
- Группа графиков согласно количеству типов - при выборе этой опции масштаб графиков назначается в соответствии с типом функции (перемещения, силы и т. д.), например, графики смещений масштабируются к минимальному и максимальному значениям для всех графиков смещений.
- Масштаб к максимальному значению - при выборе этой опции представленные графики будут иметь масштаб, назначенный в соответствии с минимальным и максимальным значениями всех величин, изображенных на графиках.
Описание оси представленное для оси y. Это описания первых двух функций из списка, представленного в диалоговом окне Расширенный расчет.
Прим.: Масштаб оси Y может быть изменен только в случае, когда выбрана опция Масштаб по максимальному значению; В противном случае опция, касающаяся изменения масштаба оси Y, недоступна.
Если опция Автоматически выключена для оси X или Y , то становятся доступными поля Min и Max, которые позволяют определить новые минимальное и максимальное значения для масштаба графика.
