Отверстия

Эту опцию используют для определения отверстий в элементах модели конструкции.

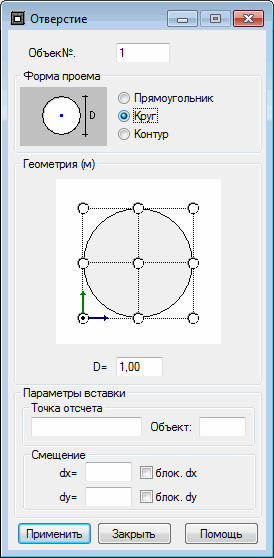

Диалоговое окно можно открыть одним из следующих способов:

• Выберите меню "Геометрия" > "Отверстия".
• Щелкните .

Для определения отверстия укажите следующие характеристики:

• Номер отверстия (как объекта)
• Форму отверстия:
  • Прямоугольник
  • Круглая
  • Сложный контур
• Геометрию отверстия:
  • Характерная точка формы отверстия используется при определении его расположения на объекте
  • Размеры:

    H, B для прямоугольного отверстия

    D (диаметр) для круглого отверстия

    Для сложного контура можно выбрать контур или объект, щелкнув для того, чтобы открыть диалоговое окно "Полилиния: контур".

• Параметры для вставки проема:

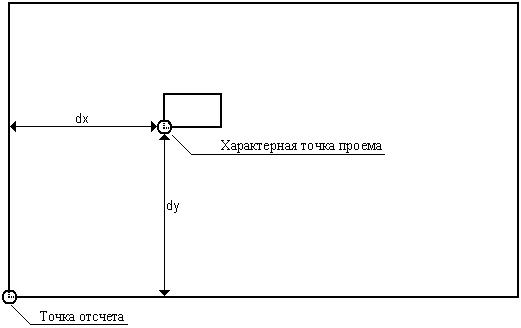

  • Базисная точка

    Укажите координаты точки, от которой отмеряются величины смещения dx и dy. Номер активного объекта, в котором будет создано отверстие, представляется в поле "Объект".

  • Смещение

    Укажите местные координаты характерной точки отверстия относительно точки отсчета. Можно заблокировать опции смещения dx и dy, выбрав блок dx и/или блок dy.

Если отверстие создается вне объекта, то на экране появляется предупреждение об этом.

Чтобы создать отверстие, выполните следующие действия:

1. Выберите форму отверстия.
2. Задайте его размеры (или выберите его контур) и укажите характерные точки контура.
3. Выберите объект, в котором будет создано отверстие.
4. Укажите точку отсчета.
5. Укажите величины смещения (координаты характерных точек отверстия).
