Существует несколько способов нахождения совместимых узлов в конструкции:
Назначаемый режим - вручную
- Нужно выбрать тип совместимости в поле активных типов совместимости и затем в графическом окне просмотра указать узел конструкции. Совместимость в данном узле определена. Первый свободный номер узла конструкции включается в поле Номер совместимого узла. Поле, находящееся справа от данного диалогового окна, отобразит стержни, сходящиеся в выбранном узле. Выберите стержень, конец которого находится в новом совместимом узле.

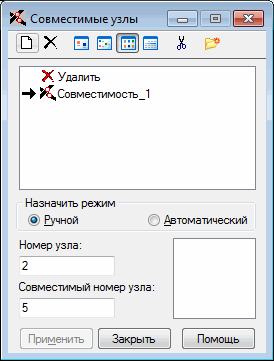

- В диалоговом окне, показанном выше: выбран узел no. 2 (в поле Номер узла)
- выбран стержень no. 1 (конец стержня в узле no. 2) для назначения типа совместимости концу стержня.
В диалоговом окне, показанном выше:
Robot создал узел no. 5 (представленный в поле Номер совместимого узла), с такими же координатами, как узел 2, который был приписан стержню no. 1, заканчивающему этот узел;
- нужно выбрать (выделить) тип совместимости в поле активных типов совместимости. Набрать номер узла конструкции в поле Номер узла (можно выполнить это графически, поместив курсор в это поле и указав выбранный узел в графическом окне просмотра), первый свободный номер узла конструкции будет включен в поле Номер совместимого узла. Выберите стержень, конец которого находится в новом совместимом узле. Результатом нажатия кнопки Применить будет определение совместимых узлов.
Назначаемый режим - автоматически
- Если узлы были выбраны до выбора опции Совместимые узлы, то список с выбранными узлами включается после открытия диалогового окна Совместимые узлы в поле Активный выбор. Для применения требуемого типа совместимости к узлам в списке выбора следует выделить требуемый тип совместимости в активном списке и нажать кнопку Применить (или кнопку <Enter>), в результате Robot создаст новый совместимый узел (Номер совместимого узла — это первый свободный номер узла в текущей конструкции.)
- Если узлы были выбраны до выбора опции Совместимые узлы, то список с выбранными узлами включается после открытия диалогового окна Совместимые узлы в поле Активный выбор. Когда курсор мыши перемещается за пределы диалогового окна (в поле редактирования), он переходит в режим выбора. Теперь можно выбрать любые элементы конструкции и номера выбранных объектов появятся в поле редактирования Активный выбор. Для применения требуемого типа совместимости к узлам в списке выбора следует выделить требуемый тип совместимости в активном списке и нажать кнопку Применить (или кнопку <Enter>), в результате Robot создаст новый совместимый узел (Номер совместимого узла — это первый свободный номер узла в текущей конструкции.)
