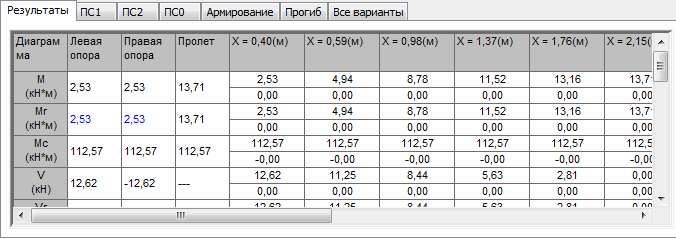

Если в диалоговом окне Диаграммы выбрана вкладка "Результат", на экране появится следующее диалоговое окно.
Окно содержит таблицу, в которой могут быть выбраны числовые значения элементов, отобранных для представления. Содержание таблицы относится к категории результатов, выбираемых из списка с помощью прокрутки, находящейся в нижней части диалогового окна. Также делается выбор активного пролета в случае многопролетной балки. Вид и диапазон отображенных результатов зависят также от установок на остальных вкладках диалогового окна "Диаграммы".
Таблица обычно разделена на 5 частей:
- первый столбец (Тип диаграммы) содержит информацию относительно типа отображенных значений наряду с соответствующими единицами измерения;
- значения, представленные во втором (Левая опора) и третьем (Правая опора) столбцах принадлежат правой и левой колоннам, соответственно;
- четвертый столбец (Пролет) используется для представления максимальных значений пролета;
- остальные столбцы содержат детальные результаты, представленные по длине пролета.
Опции для отображения результата расположены в поле Диапазон. Это поле служит только для представления графиков. В таблицах результаты всегда представляются для активного пролета.
При необходимости возможен предварительный просмотр результатов:
- пролет за пролетом;
- для всей балки.
В случае много пролетной балки выбор активного пролета делается нажатием одной из кнопок: "<<" или ">>". Кнопки используются для движения по многопролетной балке.
Набор представленных результатов может быть составлен свободно. Система Robot допускает представление 51 различного параметра (изгибающий момент, огибающая поперечная сила, площадь арматуры, прогиб и т. д.). Чтобы упростить процесс анализа результата для пользователя, в программе были определены следующие категории результатов: ПС1 Силы, ПС2 Силы, ПС0 Силы, Площадь арматуры и Деформации. Каждая из перечисленных категорий содержит логически связанную группу результатов.
Например, предположим, что пользователя интересуют теоретический и реальный изгибающие моменты в связи с основной теоретической (требуемой) и реальной (обеспеченной) областью армирования, и, в то же время, он хочет, чтобы данные появились, когда выбран набор ''ПС2 Сила''.
Чтобы этого достичь необходимо:
- выбирают категорию результата "ПС2 Силы" из списка прокрутки, находящегося в нижней части диалогового окна "Диаграммы";
- для ПС2 силы выберите следующие параметры: теоретическая М и возможная Мс; остальные наборы результатов остаются недоступными для редактирования;
- принимают изменения, нажав кнопку Применить;
- на вкладке "Поверхности" выбирают: теоретическая (требуемая) Abt и фактическая (обеспеченная) Abr; остальные наборы результатов остаются недоступными для редактирования;
- принимают изменения, нажав кнопку Применить.
Результаты этой операции будут показаны:
- в графическом окне просмотра: эпюры изгибающих моментов и площади армирования;
- в диалоговом окне результата (на вкладке "Результат") в виде табличного набора числовых результатов.
