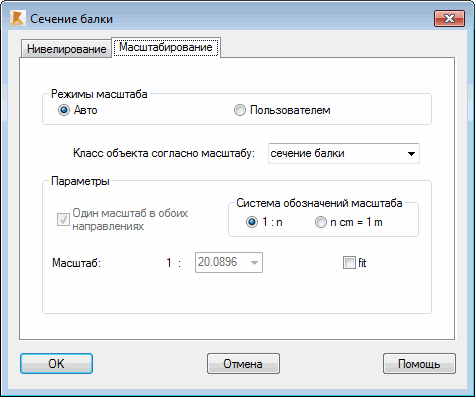

Опция используется для выбора масштаба рабочего чертежа, отображенного на экране. Опция доступна выбором вкладки "Масштабирование" в диалоговом окне Сечение балки
Поле Режим масштабирования, которое включает опции Автоматический и Пользователь, расположено в верхней части вышеупомянутого диалогового окна.
Как только опция Автоматический выбрана, программа корректирует масштаб чертежа так, чтобы все поля выглядели на чертеже оптимально. Класс объектов масштабирования позволяет подстроить масштаб объекта, выбранного на чертеже (например, вид вертикального разреза стержня) к назначенному масштабу объекта, отобранного в этом поле (например, масштаб сечения стержня).
В поле Параметры расположены следующие опции:
- Один масштаб в обоих направлениях - опция активна, если выбран вертикальный разрез балки; если опция не активна, появляются две дополнительных опции: Вертикальный масштаб и Горизонтальный масштаб;
- Шкала обозначения - опция определяет метод представления масштаба чертежа.
- Масштаб - отображение или выбор масштаба объекта на чертеже.
- Вписать – если эта опция активна, масштаб объекта, найденного на рисунке, будет откорректирован так, чтобы он был оптимально расположен на странице.
Опции, находящиеся в диалоговом окне, показанном выше, связаны с опциями, находящимися в окне Предпочтение (опция Параметры печати/Масштаб), которые позволяют устанавливать масштаб на отдельных страницах распечатки (один масштаб для всех страниц, различные масштабы для отдельных страниц, различные масштабы для каждого объекта на одной странице).
