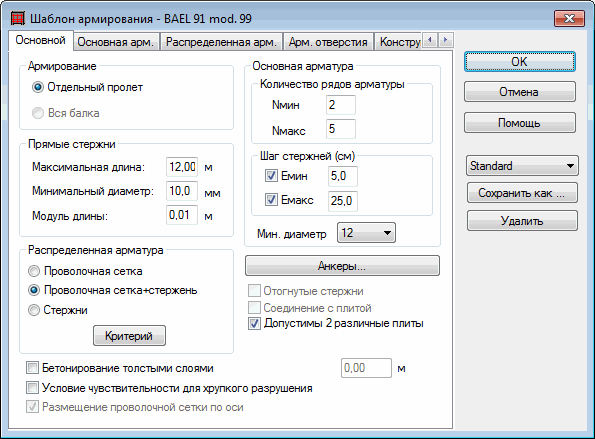

Если открыто диалоговое окно Шаблон армирования и выбрана вкладка "Основной", диалоговое окно принимает вид, представленный ниже.
Опции, расположенные в диалоговом окне, позволяют задать основные параметры, относящиеся к армированию балок-стенок.
- Число рядов арматуры, предпочтительно (мин. и макс. ) расстояние между рядами и минимальный диаметр стержней.
- Прямые стержни - опция позволяет задать максимальную длину прямых стержней, до достижения которой применимо условие. Кроме того, опция Модуль длины - задает значение (модуль), до которого будет округляться длина стержня; например, если в программе принимается стержень длиной 5,36 м в первом проходе, то, после ввода значения 0,10 м получаем длину стержня = 5,40 м.
- Распределенная арматура - опция позволяет пользователю выбрать тип распределенной арматуры: проволочная сетка, стержни, проволочная сетка + стержни.
При выборе опции Проволочная сетка программа генерирует арматуру с проволочной сеткой, начиная с верхнего уровня нижнего слоя основной арматуры. В этом случае во время расчетов площади арматуры нет взаимодействия между основной арматурой и арматурой с проволочной сеткой.
При выборе опции Проволочная сетка + стержень программа сначала устанавливает арматуру с проволочной сеткой, а затем, на основе рассчитанной площади проволочной сетки, принадлежащей к основной арматуре, выбирает подходящее значение диаметра стержней основной арматуры. Проволочная сетка растянута в этом случае вдоль всей высоты проектируемой высокой балки. Опция Стержни исключает использование проволочной сетки. Вместо этого программа генерирует арматуру, состоящую из отдельных стержней.
В случае распределенной арматуры, состоящей из проволочной сетки или проволочной сетки и стержней, опция Допустимы две различные плиты - активна. Если опция включена, то можно получить эффект армирования балки-стенки двумя различными типами проволочной сетки, например, P 636R и P 503R.
При проектировании арматуры в форме проволочной сетки или в форме проволочной сетки со стержнями доступна кнопка Критерий, при нажатии на которую открывается дополнительное диалоговое окно Критерий.
В поле Основная арматура можно задать максимальное и минимальное число рядов арматуры балки-стенки. Можно определить диапазон (таких как Nmin = 2; Nmax = 5) или задать определенное число рядов арматуры балки-стенки при вводе Nmin = Nmax. В случае задания интервала программа устанавливает оптимальное число рядов арматуры с учетом всех пролетов балки-стенки.
Кроме того, можно задать следующие параметры для рабочей арматуры:
- минимальное и максимальное расстояние по горизонтали между стержнями;
- минимальный диаметр рабочей арматуры.
При нажатии на кнопку Анкеры открывается дополнительное диалоговое окно, позволяющее определять способ анкеровки армирования, достигающего опоры. Анкеровка должна отличаться в зависимости от типа опоры. Программа различает крайные и средние опоры, а также те, которые расположены на правой и левой стороне рассматриваемого пролета. Программа различает крайные и средние опоры, а также те, которые расположены на правой и левой стороне рассматриваемого пролета. Опция АВТО (автоматически) привязывает длину стержня внутри опоры, поэтому встречаются условия анкеровки армирования. Опция анкеровки относится не только к армированию главного пролета, но также и к всем другим типам армирования, из которых состоят опоры конструкции.
