Диалоговое окно Определение эпюры используется для выбора переменных, значения которых вычисляются в процессе динамического расчета и затем представляются на графиках. Как только в диалоговом окне Расчет колебаний будут нажаты кнопки Добавить или Изменить, на экране появится данное диалоговое окно.
Эпюра строится для одной выбранной переменной, наблюдаемой в процессе расчета. Переменную следует выбрать на одной из доступных вкладок диалогового окна (количество доступных вкладок зависит от типа анализируемой конструкции: рама, плита и т. д. ). Дополнительно нужно назначить элемент или точку, для которой будет строиться график. Если представляются функции для стержневого элемента, то доступно поле Позиция, в котором можно определить относительную координату точки на стержне, для которой программа будет сохранять желаемые значения функций. Для поверхности элементов, значения сил и напряжений определяются в центрах элементов.
В случае элемента поверхности графики будут построены для значений силы или напряжения в центре элемента.
Имя графика функции создается автоматически и имеет следующую структуру:
(вариант_номер)_(функция_имя)_(опция_имя)_(элемент_или_точка_номер)/(позиция_на стержне).
Название графика можно изменить. График функции нельзя определить, если среди представленных в показанном выше диалоговом окне не была выбрана для построения графика ни одна из функций или не определено имя диаграммы.
Диалоговое окно на предыдущем рисунке относится к конструкциям стержня. В случае конструкций оболочки, оно содержит большее количество вкладок, например "Подробно", "Комплекс" и др.

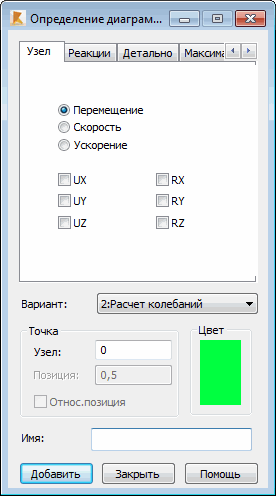

В качестве примера обсудим создание графика для узлов конструкции в показанной наверху таблице. В зависимости от выбранной опции (перемещение, скорость, ускорение) программа располагает в диалоговом окне различные функции:
- опция Перемещения: перемещения и углы поворота UX, UY, UZ, RX, RY, RZ;
- опция Скорость: скорости VX, VY, VZ и производные углов поворота RX, RY, RZ;
- опция Ускорение: ускорения AX, AY, AZ и вторые производные углов поворота RX, RY, RZ.
Чтобы организовать, например, построение графика перемещения UZ, необходимо:
- выбрать опцию Перемещения;
- выбрать опцию UZ;
- выбрать вариант расчета колебаний;
- выбрать узел, для которого будет построен график перемещения;
- выбрать цвет диаграммы (щелчком клавиши мыши в нужной позиции в поле Цвет);
- назначить имя диаграммы или выбрать вариант автоматического создания имени.
Определение диаграмм для других переменных осуществляется на этой или на других имеющихся вкладках описанным выше способом. Вкладка "Реакции" позволяет выбрать для презентации реакции в отмеченном опорном узле.
