Таблица нагрузок на проектируемую конструкцию содержит следующие данные:
- Вариант - номер варианта нагружения;
- Тип нагрузки – тип нагрузки;
- Список – число узлов, стержней или плит, к которым прикладывается нагрузка.
Содержимое остальных колонок зависит от выбранного типа нагрузки. Ниже обсуждаются отдельные типы нагрузок и связанные с ними величины.

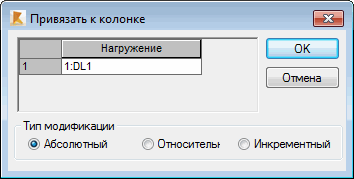

В таблице нагрузки / вариантов нагружения можно изменять нумерацию вариантов. Выбирают колонку Вариант в таблице нагрузки, щелкают правой кнопкой мышки и выбирают в контекстном меню опцию Специальное заполнение.
Опции, находящиеся в этом диалоговом окне, позволяют изменять номера вариантов нагружения (при выборе более одного варианта):
- Абсолютный - изменяет номер нагружения; если выбираются несколько вариантов нагружений, то пронумеровывается весь блок подсвеченных записей, начиная с введенного номера, а каждый последующий номер варианта увеличивается на 1;
- Относительный - добавляется величина, введенная в текущий номер;
- Инкрементный - добавляется с определенным шагом величина, введенная в текущий номер.
Например: доступные варианты нагружения включают номера 1,3,5,6,7. Номера вариантов 5,6,7 должны быть изменены на 2,3,4. Для этого выбирают записи 5, 6 и 7 в колонке Вариант, затем щелкают правой кнопкой мышки, выбирают пункт меню Специальное заполнение, выбирают способ изменения (абсолютный) и вводят значение "2". Номера вариантов 5,6,7 изменятся на 2,3,4, а вариант № 3 будет назначен первому свободному номеру вне блока.
См. также:
Легенда нагрузок на конструкцию
Определение нагрузок на вкладке "Редактирования текста"
Стержневые конструкции
|
Узловое усилие |
FX, FY, FZ - сосредоточенные силы, действующие в направлениях X, Y и Z, соответственно (задаются в общей системе координат). CX, CY, CZ –моменты в узлах по осям X, Y и Z (задаются в общей системе координат). AL, BE, GA - углы, определяющие направления приложения сил и перемещения в осях общей системы координат. |
|
Равномерно распределенная нагрузка |
px, py, pz - величины равномерной нагрузки, действующей в направлениях X, Y и Z соответственно (задаются в общей системе координат). AL, BE, GA - углы, определяющие направления приложения сил и перемещения в осях общей системы координат. |
|
Трапецеидальная нагрузка |
x1, x2 – координаты на стержне начальной и конечной точек приложения трапецеидальной нагрузки. координаты могут быть заданы и относительными, и абсолютными значениями. px1, px2 – величины нагрузки в направлении оси X в начальной (1) и конечной (2) точках, соответственно (задаются в общей системе координат). py1, py2 - величины нагрузки в направлении оси Y в начальной (1) и конечной (2) точках, соответственно (задаются в общей системе координат). pz1, pz2 - величины нагрузки в направлении оси Z в начальной (1) и конечной (2) точках, соответственно (задаются в общей системе координат) AL, BE, GA - углы, определяющие направления приложения сил и перемещения в осях общей системы координат. |
|
Усилие в стержне |
FX, FY, FZ - сосредоточенные силы, действующие в направлениях X, Y и Z, соответственно (задаются в общей системе координат). CX, CY, CZ –моменты в узлах по осям X, Y и Z (задаются в общей системе координат). X – координата точки по длине стержня, к которой прилагается трапецеидальная нагрузка. координата может быть задана и относительным, и абсолютным значением. AL, BE, GA - углы, определяющие направления приложения сил и перемещения в осях общей системы координат. |
|
Температура |
TX (или T) - однородное нагревание или охлаждение всего элемента. TY, TZ – разница температур между крайними волокнами поперечного сечения элемента (в направлении осей Y или Z общей системы координат, соответственно). |
|
Наложенные перемещения |
Ux, Uy, то есть UZ, Rx Ry, Rz - перемещения и вращения, заданные в направлениях осей X, Y и Z. Этот параметр доступен только для поддержки узлов в заданном направлении. AL, BE, GA - углы, определяющие направления приложения сил и перемещения в осях общей системы координат. |
|
Дилатация |
DL – укорочение или удлинение. Положительные числа соответствуют растяжению, тогда как отрицательные - сжатию. Относительный – способ задания величины "d". Значение величины задается по отношению к длине стержня. Иначе, значение параметра "d" задается в текущих единицах измерения длины. |
|
Распределенный момент |
MX, MY, MZ – нагрузка непрерывно распределенными моментами, приложенным в направлении осей X, Y и Z. |
Конструкции из плит и оболочек
|
Температурная нагрузка 3p |
TX1, TX2, TX3 – значения температуры (постоянной или переменной ) в точках 1, 2 или 3. TZ1, TZ2, TZ3 – величины градиентов в направлении, перпендикулярном поверхности элемента (вдоль толщины элемента) в точках 1, 2 или 3. NX1, NX2, NX3, NY1, NY2, NY3, NZ1, NZ2, NZ3 – координаты точек, в которых заданы значения температуры или градиента температуры. |
|
Линейная нагрузка 2p |
px1, px2, py1, py2, pz1, pz2, - значения равномерной нагрузки p в направлении осей X, Y и Z общей или местной системы координат в начальной и конечной точках ее приложения. mx1, mx2, my1, my2, mz1, mz2, - значения момента по осям X, Y и Z общей или местной системы координат в начальной и конечной точках ее приложения. nx1, nx2, ny1, ny2, nz1, nz2, - координаты начальной (1) и конечной (2) точек приложения линейной нагрузки. GA – угол, задающий направление воздействия сил, в общей системе координат. |
|
Плоскостная нагрузка |
px1, px2, px3, py1, py2, py3, pz1, pz2, pz3 — величины нагрузки p в направлении осей X, Y и Z в общей системе координат, соответственно определенные в точках 1, 2 и 3. nx1, nx2, nx3, ny1, ny2, ny3, nz1, nz2, nz3 – координаты в точках, где были определены величины нагрузки p. |
|
Гидростатическое давление |
P – постоянная составляющая давления. phydr = p + wu*(z - h), где wu – вес на единицу. h – координата (уровень) поверхности жидкости. |
|
Равномерно распределенная нагрузка |
px, py, pz - величины равномерной нагрузки, действующей в направлениях X, Y и Z соответственно (задаются в общей системе координат). |
|
Сила в точке |
FX, FY, FZ - сосредоточенные силы, действующие в направлениях X, Y и Z, соответственно (задаются в общей системе координат). CX, CY, CZ –моменты в узлах по осям X, Y и Z (задаются в общей системе координат). AL, BE, GA - углы, определяющие направления приложения сил и перемещения в осях общей системы координат. X, Y, Z – координаты точки приложения сосредоточенной силы. |
Каждая запись нагрузки содержит поле MEMO, в которое может быть помещено дополнительное приложенная к балке, начинающейся в конструкции крыши. описание данной нагрузки:
См. также:
Комментарии по автоматическому добавлению нагрузки от собственного веса на всю конструкцию
