Пользователь, создавший сетку конечных элементов для отдельной плиты, может легко ее изменить. Это можно сделать двумя способами:
- можно заново создать сетку конечных элементов для этого контура (каждое новое разбиение на конечные элементы уничтожает старое разбиение, пока не будет выбрана опция Сохранить сетку);
- для уже созданного разбиения можно использовать одну из следующих опций: Сгущение или Укрупнение.

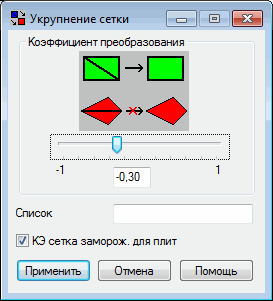

Для того, чтобы открыть диалоговое окно Укрупнение сетки используют один из следующих методов:
- Выбаем меню Расчет > Создание сетки > Укрупнение сетки
- Щелкните
.
Исполнение опции Укрупнение приводит к преобразованию выделенных треугольных элементов в прямоугольные элементы(число элементов при этом уменьшается). Рекомендуется использовать опцию Укрупнение после построения сетки конечных элементов методом триангуляции Делоне. В этом случае преобразование треугольных элементов в прямоугольные обычно позволяет получить более точные результаты расчета. Перед выполнением опции Укрупнение пользователь должен указать:
- коэффициент преобразования – параметр, принимающий значение из отрезка [-1,+1], и
- список элементов, которые должны быть преобразованы
Если используется коэффициент "–1", прямоугольники создаются на основе треугольников во всех возможных местах внутри обозначенной области. Однако это может привести к созданию четырехугольников неправильной формы и, следовательно, к плохой обусловленности соответствующей системы уравнений. Если задан коэффициент "–1", преобразуются только те треугольные элементы, из которых возможно получение прямоугольников.
Нижняя часть диалогового окна содержит опцию Замораживание сетки КЭ для измененных панелей.
- Если включается эта опция, то сетка КЭ будет зафиксирована после выполнения операции укрупнения сетки для выделенных панелей. Это означает, что сетка не будет меняться в течение подготовки конструкции к вычислениям (при создании вычислительной модели конструкции).
- Если эта опция не активна, то при подготовке вычислительной модели конструкции сетка КЭ может быть изменена на панели, где сетка была укрупнена. В таком случае Robot задает значения параметров генерации сетки, заданными в диалоговом окне Параметры сетки.
