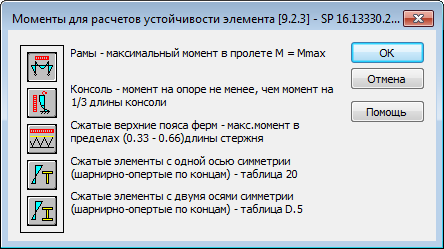

Данное диалоговое окно используется для определения дополнительных параметров для расчета устойчивости для изогнутых элементов в соответствии с российской нормой SP16.13330.2011.
Доступ
- Нажмите кнопку Подробности в диалоговом окне "Определение элемента — параметры", а затем нажмите на один из значков моментов.
Прим.: Норма SP16.13330.2011 заменяет прежнюю версию нормы СНиП II-23-81 для стальных конструкций. Таким образом, все ссылки на таблицы или разделы относятся к норме SP16.13330.2011, если не указано иное.
Элементы диалогового окна
Опции в этом диалоговом окне позволяют определить схемы распределения изгибающего момента вдоль длины анализируемого элемента. Эта информация применяется при проверке устойчивости элементов, которые подвержены одновременному действию силы сжатия и изгибающих моментов (см. пункт 9.2.3, таблицу 20 и приложение D).
Прим.: При использовании версии нормы СНиП II-23-81 см. пункт норм 5.29.
