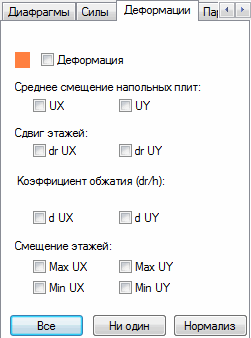

Если в диалоговом окне Диаграммы для строений выбрана вкладка "Деформация", окно принимает следующий вид:
Выбор опции Деформация позволяет представлять деформацию конструкции в соответсткии с приложенной нагрузкой.
Значения из следующих величин, могут быть отобраны в вышеупомянутом диалоге.
- Среднее значение смещения перекрытия (Ux, Uy); описание средней величины значения отображается в центре тяжести объект, принадлежащего к этажу перекрытие (F); значения вычисляются для определения дрейфа этежей.
Как и в расчете центра тяжести перекрытия этажа, среднее значение смещения центра тяжести перекрытия этажа имеет весовой коэффициент от веса объектов перекрытия. Например, кроме смещения в направлении X, UXF = SUM(i) (UXi * Wi) / SUM(i) Wi, где UXi представляет собой смещение Ux силы тяжести центра i-конечного элемента, Wi вес конечных элементов.
- Дрейф этажей (DR Ux, DR Uy); описание количественных характеристик отображается в центре тяжести перекрытия этажа (F).
Дрейф этажей расчитывается как разность среднего значения смещения центра тяжести перекрытия этажа для последующих этажей.
- Коэффициент дрейфа (d UX, d UY); описание количественных характеристик отображается в центре тяжести перекрытия этажа (F).
Коэффициент дрейфа этажа d = DR /H, где H является высотой этажа.
- Дрейф этажей (мин /Макс Ux, Мин. /Макс Uy); описание количественных характеристик, которые отображаются в узлах, где минимальное и максимальное значение определяется для каждого этажа.
Результаты приведенных усилий для этажей также доступны в таблице Результаты / Этажи.
Ниже расположены следующие кнопки:
- Все – эпюры будут представлены для всех величин;
- Нет – эпюра не показывается;
- Нормализовать – эпюры выбранных величин выводятся в масштабе, отрегулированном в соответствии с максимальным и минимальным значениями указанной величины.
См. также: Значения, вычисленные для каждого этажа
