Размерные линии

Опция позволяет определить размерные линии конструкции. Диалоговое окно Размерные Линии можно открыть одним из следующих способов

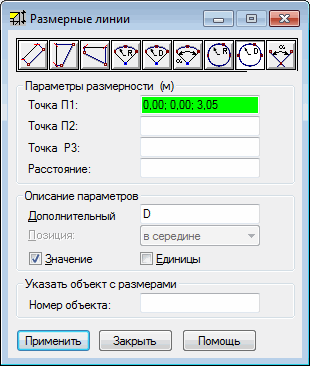

Если опция вызвана, на экране появляется показанное ниже диалоговое окно. В верхней части диалогового окна имеются опции, позволяющие выбрать размерные линии.

Размерная линия сегмента ( Линия - параллель)

Размерная линия определяется как линия, перпендикулярная сегменту. Для построения размерной линии следует определить следующие параметры:

начало – начальная точка размерной линии;

конец – конечная точка размерной линии;

расстояние – расстояние между размерной линией и измеряемым сегментом.

Размерная линия сегмента (Линия - вертикаль)

Размерная линия определяется как вертикальная линия. Для построения размерной линии следует определить следующие параметры:

начало – начальная точка размерной линии;

конец - конечная точка размерной линии;

расстояние – расстояние между размерной линией и начальной точкой измеряемого сегмента.

Размерная линия сегмента (Линия - горизонталь)

Размерная линия определяется как горизонтальная линия. Для построения размерной линии следует определить следующие параметры:

начало – начальная точка размерной линии;

конец - конечная точка размерной линии;

расстояние – расстояние между размерной линией и начальной точкой измеряемого сегмента.

Размерная линия дуги (Дуга - радиус)

Для построения размерной линии должны быть определены следующие параметры:

точка 1 – точка на дуге;

точка 2 – точка на дуге;

точка 3 – точка на дуге;

Эти точки определяют дугу, для которой строится размерная линия.

Расстояние –позиция линии, на которой располагается число, обозначающее величину радиуса дуги.

Размерная линия дуги ( Дуга - диаметр)

Размерная линия дуги для обозначения величины диаметра дуги. Для построения размерной линии следует определить следующие параметры:

точка 1 – точка на дуге;

точка 2 – точка на дуге;

точка 3 – точка на дуге;

Эти точки определяют дугу, для которой строится размерная линия.

Расстояние – позиция линии, на которой располагается число, обозначающее величину диаметра дуги.

Размерная линия дуги (Дуга - угол)

Размерная линия дуги для обозначения величины ее угла. Для построения размерной линии следует определить следующие параметры:

точка 1 – точка на дуге;

точка 2 – точка на дуге;

точка 3 – точка на дуге;

Эти точки определяют дугу, для которой строится размерная линия.

Расстояние – позиция линии, на которой располагается число, обозначающее величину радиуса дуги.

Размерная линия окружности (Окружность - радиус)

Размерная линия окружности для обозначения величины ее радиуса. Для построения размерной линии следует определить следующие параметры:

точка 1 – точка на окружности;

точка 2 – точка на окружности;

точка 3 – точка на окружности.

Эти точки определяют окружность, для которой строится размерная линия.

Расстояние – позиция линии, на которой располагается число, обозначающее величину окружности.

Размерная линия окружности (Окружность - диаметр)

Размерная линия окружности для обозначения величины ее диаметра. Для построения размерной линии следует определить следующие параметры:

точка 1 – точка на окружности;

точка 2 – точка на окружности;

точка 3 – точка на окружности.

Эти точки определяют окружность, для которой строится размерная линия.

Расстояние – позиция линии, на которой располагается число, обозначающее величину диаметра окружности.

В нижней части диалогового окна располагается поле редактирования Номер объекта; В это поле можно ввести номер того объекта, для которого должны быть указаны размеры. Для этого объекта будут построены размерные линии.

Как только выбраны опции Тип линии (см. выше) и Описание параметров (Дополнительный Текст, Позиция, Значение и Единицы), можно приступать к назначению размерных линий объектов конструкции. Для этого можно использовать один из следующих путей:
