Можно представить подробные результаты, такие как полное возбуждение (возбуждение от одного узла к другому) или самовозбуждение (возбуждение от одного узла к самому себе) на графиках. Опция доступна при выборе опции меню Результаты > Дополнительно > Расчет нагрузки от шагов. Эпюры.

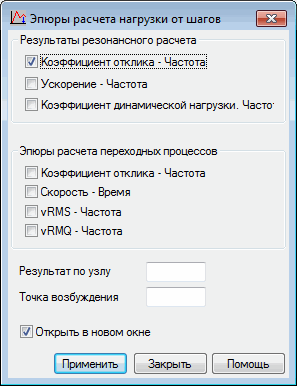

В диалоговом окне можно выбрать следующие типы графиков:
- результаты для резонансного (гармонического) расчета:
- Коэффициент отклика - Частота;
- Ускорение - Частота;
- Коэффициент динам. нагрузки - Частота.
- Результаты расчета переходных процессов:
- Коэффициент отклика - Частота;
- "Скорость - Время", для максимальной частоты шагов;
- VRMS (корень среднеквадратичной скорости) - Частота
- VRMQ (корень среднеквадрофонической скорости) - Частота.
Также выбирают узел, для которого надо показать графики и узел возбуждения.
Можно получить подробные графики между любыми узлами возбуждения и узлами откликов, независимо рт того, какой из следующих расчетов был выполнен: самовозбуждения, полного возбуждения или расчет, учитывающий только ограниченное количество узлов. Программа создает графики, деля интервал частоты в данном случае на100.
Можно также представить результаты расчета нагрузки от шагов как таблицу узлов и как карты на плитах. Графики показывают максимальные значения результатов для заданной частоты шагов для каждого узла. Можно выбрать следующие результаты:
- Максимальный коэффициент отклика при резонансе;
- Максимальный кратковременный коэффициент отклика;
- Предельный максимальный коэффициент отклика;
- Максимальное полное ускорение;
- VRMS (корень среднеквадратичной скорости);
- VRMQ (корень среднеквадрофонической скорости).
В таблице показываются узел возбуждения и частота. Для каждого узла отклика указывается узел возбуждения и частота, для которой был достигнут максимальный коэффициент отклика.
