Формирование поверхностей влияния для конструкций из плит и оболочек

Создание графика зависимости между значениями некоторого параметра (например, силы или перемещения в заданной точке) и положением единичной силы на поверхности нагружения.

1. Выберите Нагрузки Временные нагрузки Набор нагрузок. Диалоговое окно Шаблон нагрузки .
2. Щелкните поле Панель, чтобы сделать его активным.
3. В области рисования выберите панель, для которой необходимо создать поверхность влияния. Поле Панели будет обновлено и в нем появится номер панели.
4. Нажмите кнопку Добавить, чтобы задать поверхность влияния. Диалоговое окно Определение поверхности влияния .
5. Выберите конечное количество на вкладке, а затем нажмите кнопку Применить. Выбранное конечное количество будет добавлено в диалоговое окно Шаблон нагрузки .
6. Повторите шаг 5 для каждого конечного количества, которое требуется добавить, и нажмите кнопку Закрыть. Выбранные конечные количества отображаются в виде списка в диалоговом окне Шаблон нагрузки .
   Прим.: Если требуется удалить конечное количество из списка, выберите его и нажмите кнопку Удалить.
7. Нажмите кнопку Создать. Диалоговое окно Шаблон нагрузки будет закрыто, при этом откроется диалоговое окно Шаблон нагрузки. Нагрузки . Это диалоговое окно позволяет отобразить поверхности влияния графическим способом, а также определить новые варианты и нагрузки.
8. Для отображения цветовой схемы поверхности влияния выполните следующие действия:
   1. Выберите одну из определенных поверхностей влияния в списке Эпюры поверхностей влияния.
   2. Установите этот флажок, если требуется визуализировать области, где значения поверхности влияния Положительные или Отрицательные.
   3. При необходимости, выберите Открыть новое окно при выборе для просмотра итогового графика в новом виде.
   4. Нажмите кнопку Применить.
   График отображается в области рисования.
   Прим.: Для улучшения читаемости схемы, черные изолинии с описаниями также отображаются на графике. Значения результата всегда масштабируются в пределе интервала [-1.0, 1.0]. Шкала содержит следующие значения: -1.0, -0.75, -0.5, -0.25, 0.0, 0.25; 0.5, 0.75, 1.0.
9. Для определения нового варианта нагружения и плоскостной нагрузки на контуре необходимо выполнить следующие действия:
   1. Введите новое имя варианта в поле Имя варианта нагружения или выберите одну из заданных поверхностей в списке Эпюры поверхностей влияния.
   2. Нажмите кнопку Добавить вариант, чтобы создать новый вариант нагружения и указать его имя. Созданный вариант будет добавлен в список вариантов нагружения текущего проекта.
   3. Нажмите кнопку Загрузить, чтобы открыть диалоговое окно Плоскостная равномерно-распределенная нагрузка (контур) .
   4. Определите интенсивность нагрузки, а также контур, на котором действует нагрузка, а затем нажмите Добавить.
   5. Закройте диалоговое окно Плоскостная равномерно-распределенная нагрузка (контур) .
10. Закройте диалоговое окно Шаблон нагрузки. Нагрузки

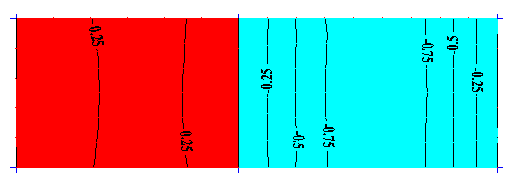

Пример графика образца нагрузки с соответствующими изолиниями:
