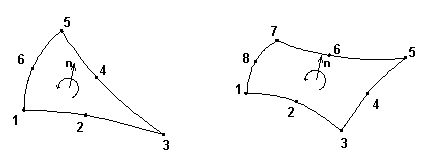

Конечные элементы с 6 и 8 узлами определяются в текстовых файлах так, что сначала перечисляются угловые узлы, а затем узлы в серединах сторон (смотри рисунок ниже).
По-другому представляются результаты расчетов для этих элементов. Создание элемента узла происходит в следующем порядке: узел, узел в центре элемента, узел, и т. д.
В программе Robot рекомендуется использовать 3-х и 4-х узловые поверхностные элементы. Если при генерации сетки используются 6-х и 8-х узловые поверхностные элементы, то следующие опции могут работать некорректно:
- Снятие линейных связей.
- булевские операции (вырезание);
- настройка сеток между панелями происходит так же как между панелями и стержнями.
