Эта опция параметр позволяет производить детальный расчет элементов из древесины. Детальный расчет конструкций запускается нажатием на кнопку "Детальный" в диалоговом окне с подробными результатами по нормам NF EN 1995-1:2005/NA:2010/A2:2014.
Программа позволяет производить дополнительный расчет по нормам NF EN 1995-1:2005/NA:2010/A2:2014:
- прочность на изгиб при сжатии перпендикулярно волокнам опоры (раздел 6.1.5);
- прочность балки с отверстиями при срезе (раздел 6.6);
- прочность балки с пазом в опоре при срезе (раздел 6.5.2).
Каждый пункт расчета из приведенного списка выполняется независимо друг от друга, поэтому каждый из них может быть запущен по отдельности. Чтобы определить "Параметры расчета" и "Расчеты" необходимо активировать опцию "Учесть при расчете" в верхней части диалогового окна на каждой вкладке.
Диалоговое состоит из трех вкладок:
Поперечное сжатие;
Отверстия;
Разрезы.

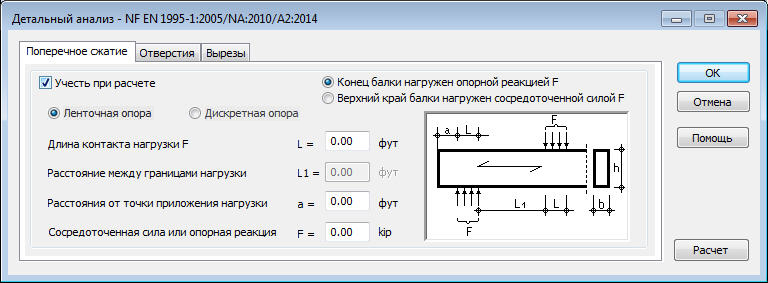

Вкладка Поперечное сжатие (п. 6.1.5)
Параметры на данной вкладке используются для проверки прочности при сжатии, перпендикулярном волокну балки под воздействием сжимающего усилия F к верхней или нижней стороне балки.
При выборе опции Конец балки с реакцией опоры F можно определять параметры (L, a, F), которые необходимы при определении коэффициента kc,90 в соответствии с пунктом 6.1.5.(3). Это предполагает, что на конце балки есть реакция опоры F, действующая с нижней стороны балки. Кроме того, допускается, что опора располагается на расстоянии a ≤ h/3 и рассматривается как внешняя (если это не нужно, то расчет выполняется как для внутренней опоры).
При выборе опции Верхняя сторона балки под воздействием сосредоточенной силы F можно определять параметры (L, L1, a, Ls, as, F), которые необходимы при определении коэффициента Kc, 90 в соответствии с пунктом:
- 6.1.5.(5), если отношение высоты балки к ее толщине соответствует h/b ≤ 2,5
- 6.1.5.(6), если соотношение высоты балки ее толщине соответствует h/b > 2,5.
Программа определяет соответствующую расчетную длину распределения нагрузки, как показано на рисунках 6.3 и 6.4. Также можно выбрать метод опирания балки одной из следующих опций: Непрерывная Опора или Дискретная опора.

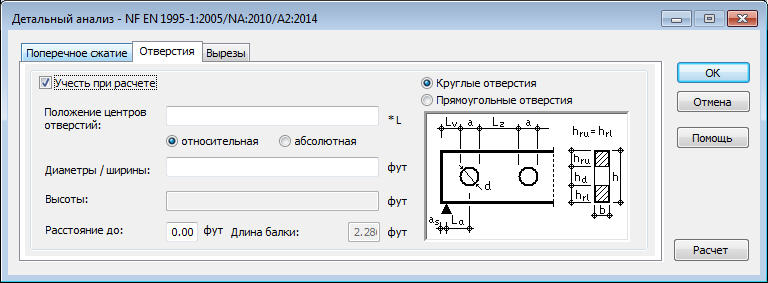

Вкладка Отверстия (раздел 6.6)
Параметры на этой вкладке предназначены для проверки прочности балки с отверстиями при срезе. Выполняется проверка всех созданных пользователем отверстий. Программа автоматически считывает значения поперечных усилий, действующих в точках, где расположены отверстия для определения нагружения. Перед началом расчета, необходимо проверить являются ли установленные отверстия геометрически правильными, если определяется ошибка, появляется соответствующее предупреждение.
Существует два типа отверстий: круглые и прямоугольные (тип отверстия, может быть выбран в верхней части диалогового окна).
Однако, необходимо помнить, что количество координат центров отверстий должно совпадать с количеством диаметров/толщин и высот (для прямоугольных отверстий).

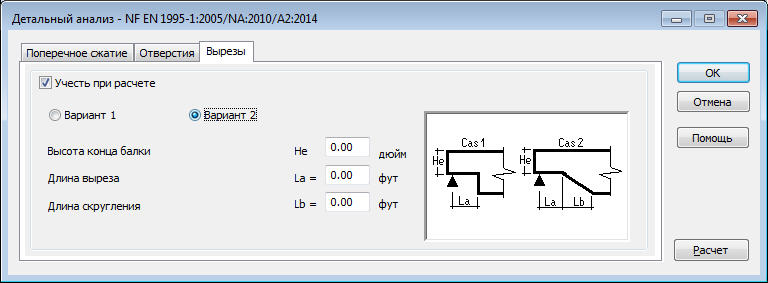

Вкладка Разрезы (раздел 6.5.2)
Параметры на данной вкладке используются для проверки прочности среза балки с пазами в опорах. Проверка выполняется для одного из концов балки в точке, в которой имеется наибольшая поперечная сила. Программа автоматически считывает значения поперечной силы, действующей на концы балки для определения варианта нагружений.
Возможно определить два варианта пазов балки: "Вариант 1" и "Вариант 2".
Каждая вкладка содержит опцию "Учесть при расчете". Если данная опция не выбрана, то расчет сжатия, например, сжатие перпендикулярно волокну не будет выполнен, и ни один из параметров на этой вкладке не будет доступен. Если на любой из вкладок включена опция "Учесть при расчете", то, например, расчет перпендикулярного сжатия будет выполнен после определения некоторых параметров.
После определения параметров, имеющихся в диалоговом окне, и нажатия на кнопку Расчет, дополнительный расчет деревянных элементов будет выполнен. После того, как он будет завершен, программа выдает отчет по расчету, который содержит результаты выполненного расчета.
