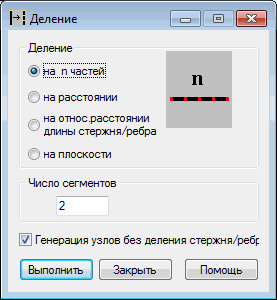

Диалоговое окно Деление можно открыть двумя способами:
- при выборе команды меню Редактор > Разделить;
- Щелкните
.
Эта опция используется для разделения стержней или ребер объектов на более мелкие участки (сегменты стержней или ребер).
В диалоговом окне предусмотрены следующие возможности:
- на n частей, - если эта опция выбрана, стержень / ребро будет разделен на N равных частей. Количество частей должно быть введено в поле Количество. Прим.: Содержимое частей поля Количество, зависит от опции выбранной в поле Деление.
- на расстоянии - если выбрана эта опция, то стержень / ребро будет разделен на две части Расстояние от узла должно быть введено в поле Деление. Прим.: Можно выбрать узел, от которого измеряется расстояние. Это показано с помощью стрелок, обозначающих на стержне произведенное деление.Если не указана точка, расстояние от которой будет задано, по умолчанию выбирается начальная точка стержня/ребра.
- на относительном расстоянии длины стержня / ребра - если выбрана эта опция, то стержень/ребро будет разделен на две части. Расстояние от узла в процентах должно быть введено в поле Деление.
- деление на плоскости - если выбрана эта опция, стержень (ребро) будет разделен плоскостью, назначенной пользователем. Нужно задать ось общей системы координат и расстояние до ее начала.
- Генерация узлов без деления стержней/ребер. - если выбрана эта опция Robot на выбранном стержне /ребре N-1 дополнительный узел Однако стержень/ребро при этом не будет разделено на более мелкие участки. Опция используется в случае двумерных стержневых конструкций для присоединения к образованным узлам дополнительных стержней.
- выполнить - при выборе Robot разделяет bar/edge в соответствии с параметрами, назначенными в диалоговом окне Деление.
