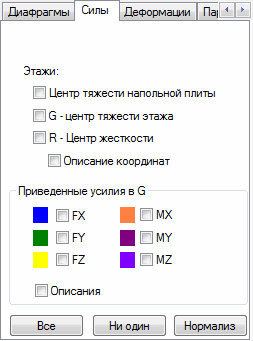

Если в диалоговом окне Диаграммы для зданий выбрана вкладка "Усилия", то появляется окно, показанное на рисунке ниже:
В верхней части диалогового окна (в средстве просмотра) можно отображать местоположение символов следующих точек:
- F - центра тяжести плиты
- G - центр тяжести этажа
- R - центр жесткости.
Выбор опции Описания координат обеспечивает отображение описания координат перечисленных выше точкек (центра тяжести или центра жесткости) для каждого этажа.
Центр тяжести плиты перекрытия F (X, Y, Z) рассчитывается для перекрытий и балок (панелей и элементов), расположенный в уровне перекрытия этажа.
Сила тяжести центра этажа G (X, Y, Z) учитывает все объекты, принадлежащие этажу и массы, добавленные в случаях динамического анализа.
Центр жесткости R (X, Y, Z) сечения на уровне центра тяжести этажа рассчитывается с учетом колонн, стен и диафрагм.
В этом диалоговом окне могут быть выбраны для показа приведенные усилия (Fx, Fy, Fz Mx, My, Mz); эти силы и моменты приведены к центру тяжести каждого этажа для данного случая. Для каждого из значений выше, могут быть выбраны соответствующий цвет и описание (значения сил).
Результаты приведенных усилий для этажей также доступны в таблице Результаты / Этажи.
Нижняя часть диалогового окна содержит следующие кнопки:
- Все – выводятся эпюры всех величин;
- Ни одна - скрытие всех схем;
- Нормализовать – эпюры выбранных величин выводятся в масштабе, отрегулированном в соответствии с максимальным и минимальным значениями указанной величины.
См. также: Значения, вычисленные для каждого этажа
