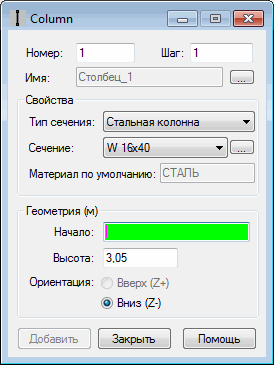

Диалоговое окно Колонна можно открыть двумя способами:
- при выборе команды меню Геометрия > Колонны;
- Щелкните
.
Эта опция используется для создания колонн в конструкции. Для этого необходимо указать:
- координаты положения колонны;
- высоту колонны;
- направление вдоль принятой вертикальной оси Z (вверх, вниз).
Поле редактирования Имя содержит предварительный просмотр имени, в соответствии с синтаксисом, выбранным в диалоговом окне Имена стержней и объектов. По умолчанию синтаксис имени колонны определяется с помощью следующих переменных: %t_%n и %t_%s, где:
%t - имя типа стержня;
%n – имя объекта;
%s – имя сечения.
При нажатии на кнопку
, расположенную справа от поля Имя, открывается диалоговое окно Имена стержней и объектов, которое позволяет задавать синтаксис нового имени стержня.
Ниже может быть дана следующая информация о свойствах колонны:
- тип колонны (деревянная, стальная или железобетонная)
- ее поперечное сечение;
материал по умолчанию (это поле не доступно; оно показывает материал, заданный для выбранного сечения колонны).
рядом с полем "Сечение". В нижней части диалогового окна находятся опции для задания геометрии колонны конструкции:
- координаты начального узла колонны;
- ее высота;
- направление создания колонны (вверх или вниз относительно положения начального узла).
