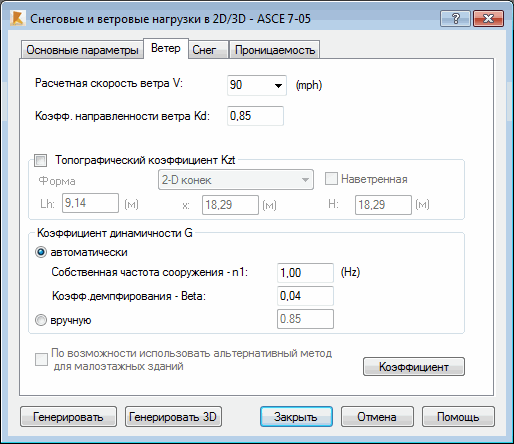

При переходе в диалоговом окне Снеговые/ветровые нагрузки на вкладку Ветер отображается следующее диалоговое окно:
Это диалоговое окно содержит несколько полей, в которых представлены определенные группы параметров. В верхней его части представлены следующие параметры:
- Основная скорость ветра V: указание основной скорости ветра V;
- Коэффициент направленности ветра Kd: определение коэффициента направленности ветра Kd;
- При выборе параметра Коэффициент местности, в расчете учитывается коэффициент местности. Если флажок снят, то значение коэффициента равно 1. Коэффициент местности определяется значениями следующих параметров: форма возвышенности, Lh, x и H. При выборе параметра Наветренная расчет коэффициента местности изменяется для одного типа формы возвышенности — "2-D откос".
- В поле Коэффициент динамичности G можно задать значение коэффициента G. Он определяется значениями следующих параметров: собственная частота сооружения n1 и коэффициент затухания b. Если выбран вариант Вручную, то становится доступным поле, в котором можно указать значение для G коэффициента.
В нижней части диалогового окна предусмотрен вариант По возможности использовать альтернативный метод для малоэтажных зданий. Альтернативный метод применим к зданиям высотой до 60 футов (18,3 м). Для альтернативного метода ветровые коэффициенты вычисляются по диаграмме на рис. 6-4. Для стандартного метода ветровые коэффициенты вычисляются по диаграмме на рис. 6-3.
Если выбран вариант По возможности использовать альтернативный метод для малоэтажных зданий, то для зданий, высота которых составляет не более 60 футов (18,3 м), коэффициенты вычисляются по рис. 6-4 согласно нормам ASCE 7-02. Если этот вариант не выбран, то для каждого сооружения (в том числе и для зданий высотой 60 футов и менее) расчеты выполняются по диаграмме на рис. 6-3.
При нажатии на кнопку Коэффициент открывается диалоговое окно, где можно задать коэффициенты ветровых нагрузок.
