Параметры сейсмического расчета (нормы США: ASCE 7-10/IBC 2012)

Параметры упрощенного сейсмического расчета по методу эквивалентной боковой силы зависят от сейсмических норм и метода определения значений основных периодов в диалоговом окне Сейсмический расчет.

Доступ

Выберите пункт меню Инструменты Рабочие настройки Нормы проектирования.
Перейдите к разделу Нагрузки, а затем выберите "IBC 2012" из меню Сейсмические нагрузки.
Нажмите РасчетТипы расчета, а затем создайте новый сейсмический расчет.

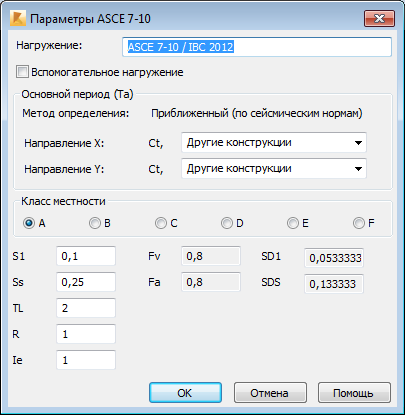

Появится следующее диалоговое окно.

Элементы диалогового окна

Основной период (Ta)

Расчет основного периода (Ta) зависит от выбранного метода в диалоговом окне "Сейсмический расчет".

Приближенный метод
Основной период Та рассчитывается из уравнения 4.6:

T_a = C_t * h_n ^х

где:

С_t - коэффициент периода сооружения в зависимости от типа используемой системы сопротивления сейсмической силе (из норм);

x = переменная формулы периода сооружения (из норм);

h - высота конструкции (m), которая определяется как разность между диапазоном конструкции и нулевым уровнем
Пользовательская
Определяется только Та в обоих направлениях.
Точный метод
По этому методу рассчитывается точное значение направлений Х и Y. Если в диалоговом окне Сейсмический расчет отключить параметр "Периоды с максимальным участием масс", то становится активна первая форма в направлении, где активно большее количество масс. Если включить опцию, то будет активен один из режимов, больше всего подходящий по ограничениям и большинству значений массы. Максимальный период рассчитывается по формуле:

T_max = Cu * Ta,

где:

Cu - верхний предельный коэффициент (таблица 12.8-1),

T_a - приблизительный период

Параметры норм.

Чтобы выполнить сейсмический расчет в соответствии с правилами данными в нормах, необходимо определить следующие параметры:

Класс местности
(A, B, C, D, E или F) определяется в зависимости от характеристик грунтов данной местности в соответствии с главой 20 ASCE 7.
Ускорение спектральной чувствительности
как указано в разделе 1613.3.1, показано на рисунках с 1613.3.1 (1) по 1613.3.1 (6):
- S₁ - параметр ускорения для односекундного периода;
- S_s - параметр ускорения для коротких периодов;
T_L — длинный переходный период, указанный в соответствии с нормами ASCE 7-10, как показано на рис. 22–15, а также рис. 22–20.
R — изменение коэффициента ответа, как указано в ASCE 7-10, таблицы 12.2-1.
I — коэффициент надежности по ответственности в соответствии с разделом 11.5.1 ASCE 7-10.

Сдвиг основания

Основная поперечная сила рассчитывается по формуле:

F_x = V * w_x * h^k _x / (Σ w_i * h^k_i) (ф-лы 12.8-11 и 12.8-12)

где:

w_x и w_i - вес этажа;

h — высота от базового уровня до соответствующего уровня этажа;

V — основная поперечная сила (это значение уже вычислено в Robot);

k - переменная зависит от значения периода:

Период	k
< 0,5 с	1
0,5 - 2,5 с	Линейная интерполяция
> 2,5 с	2
