На следующих рисунках показаны примеры использования диалогового окна Геометрическое изменение нумерации при изменении нумерации узлов/стержней.

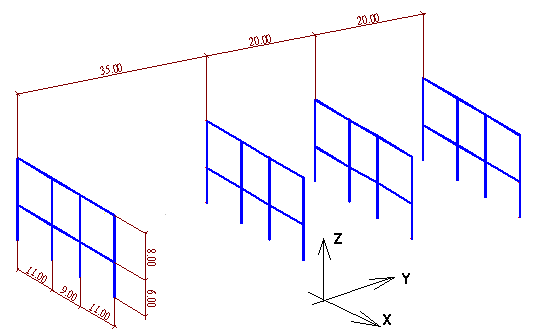

Геометрия конструкции.

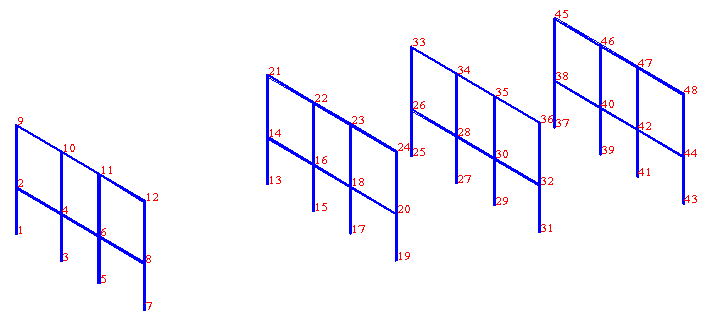

Начальная нумерация узлов.

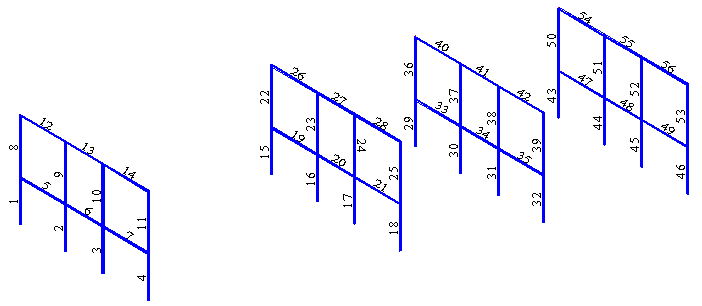

Начальная нумерация стержней.
Пример 1.
Изменение нумерации узлов
Параметры:
- начальный номер узла (в диалоговом окне Нумерация) - 1;
- порядок осей: XYZ
- узел - шаг нумерации - X=1, Y=10, Z=1000;
- объект - шаг нумерации - X=1, Y=10, Z=1000;
- шаг: Y = 10,0, Z = 5,0
- Пропустить пролеты, где нет никаких элементов конструкции - включено для обоих направлений;
- положительная ориентация для всех направлений;
- сортировка объектов: по средним точкам.
- Все узлы выбраны.

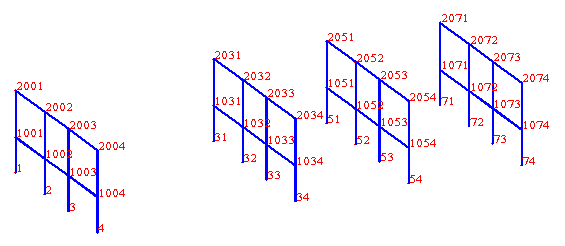

На следующем рисунке показаны результаты использования изменения геометрической нумерации узла.
Пример 2.
Изменение нумерации узлов
Параметры:
- начальный номер узла (в диалоговом окне Нумерация) - 1;
- порядок осей: XYZ
- узел - шаг нумерации - X=1, Y=10, Z=1000;
- объект - шаг нумерации - X=1, Y=10, Z=1000;
- шаг: Y = 10,0, Z = 5,0
- пропустить пролеты, где нет никаких элементов конструкции - выключено для обоих направлений;
- положительная ориентация для всех направлений;
- сортировка объектов: по средним точкам.
- Все узлы выбраны.

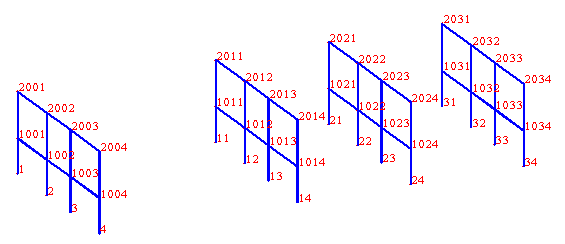

На следующем рисунке показаны результаты использования изменения геометрической нумерации узла.
Пример 3
Изменение нумерации узлов
Параметры:
- начальный номер узла (в диалоговом окне Нумерация) - 1;
- порядок осей: XYZ
- узел - шаг нумерации - X=1, Y=10, Z=1000;
- объект - шаг нумерации - X=1, Y=10, Z=1000;
- шаг: Y = 10,0, Z = 5,0
- пропустить пролеты, где нет никаких элементов конструкции - включено для обоих направлений;
- положительная ориентация выключена для направления Z (включена для двух других направлений);
- сортировка объектов: по средним точкам.
- Все узлы выбраны.

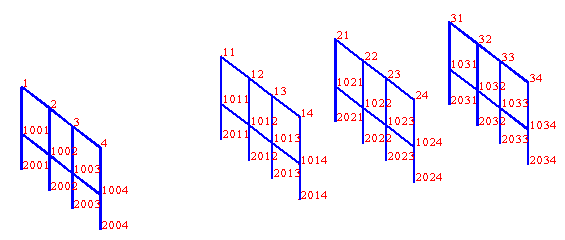

На следующем рисунке показаны результаты использования изменения геометрической нумерации узла.
Пример 4.
Изменение нумерации стержней
Параметры:
- начальный номер стержня/объекта (в диалоговом окне Нумерация) - 1;
- порядок осей: XYZ
- узел - шаг нумерации - X=1, Y=10, Z=100;
- объект - шаг нумерации - X=1, Y=10, Z=100;
- пролет - Y=1, Z=1;
- пропустить пролеты, где нет никаких элементов конструкции - включено для обоих направлений;
- положительная ориентация для всех направлений;
- сортировка объектов: по средним точкам.
- Все стержни выбраны.

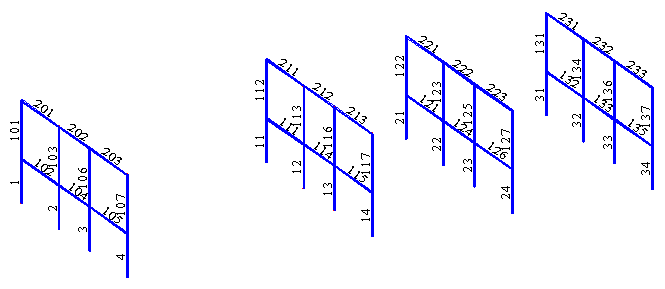

На следующем рисунке показаны результаты использования изменения геометрической нумерации узла.
Пример 5
Изменение нумерации стержней
Параметры:
- начальный номер стержня/объекта (в диалоговом окне Нумерация) - 1;
- порядок осей: XYZ
- узел - шаг нумерации - X=1, Y=10, Z=100;
- объект - шаг нумерации - X=1, Y=10, Z=100;
- пролет - Y=1, Z=1;
- пропустить пролеты, где нет никаких элементов конструкции - включено для обоих направлений;
- положительная ориентация включена для направлений X и Y, выключена для направления Z;
- сортировка объектов: по средним точкам.
- Все стержни выбраны.

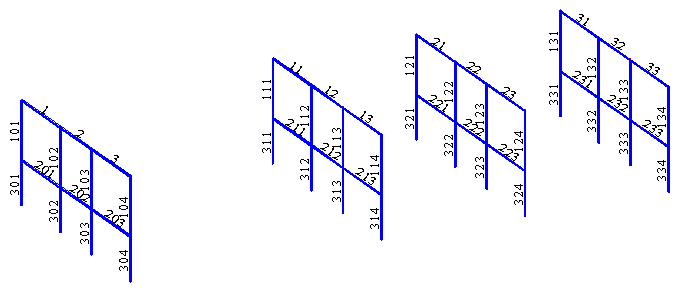

На следующем рисунке показаны результаты использования изменения геометрической нумерации узла.
